Périphériques

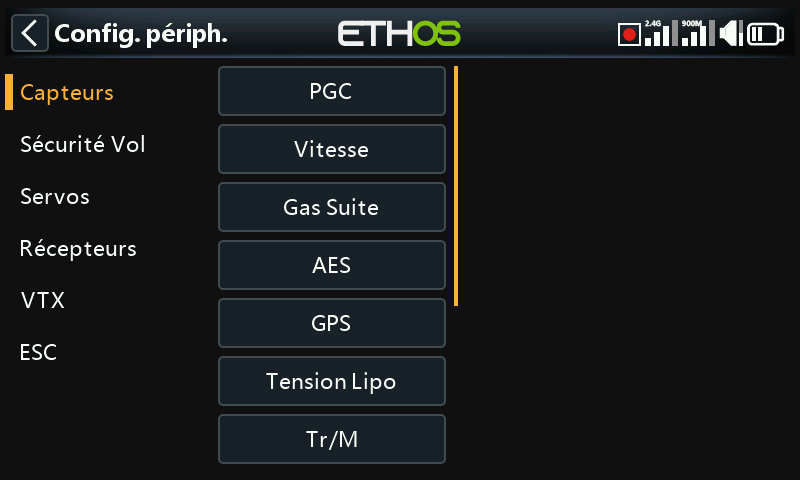

Appelée Configuration de l'appareil dans le menu. Ce sont les outils de configuration des capteurs et périphériques raccordés en S.Port/FBUS : capteurs, récepteurs, « Gaz suite », servos, VTX et ESC. La rubrique Capteurs DIY apparaît automatiquement dès qu'un capteur DIY est détecté. Référez-vous au manuel de chaque capteur / périphérique pour le détail des options disponibles. Cette page traite de ce qui leur est commun.

Note

Cela n'a rien à voir avec le choix du module RF (interne ou externe) utilisé par un modèle pour émettre. Il s'agit d'un réglage propre à chaque modèle, décrit dans RF System.

La configuration de l'appareil est extensible : les utilisateurs comme FrSky peuvent y ajouter des pages au moyen de Lua.

Réattribution des ID de capteurs

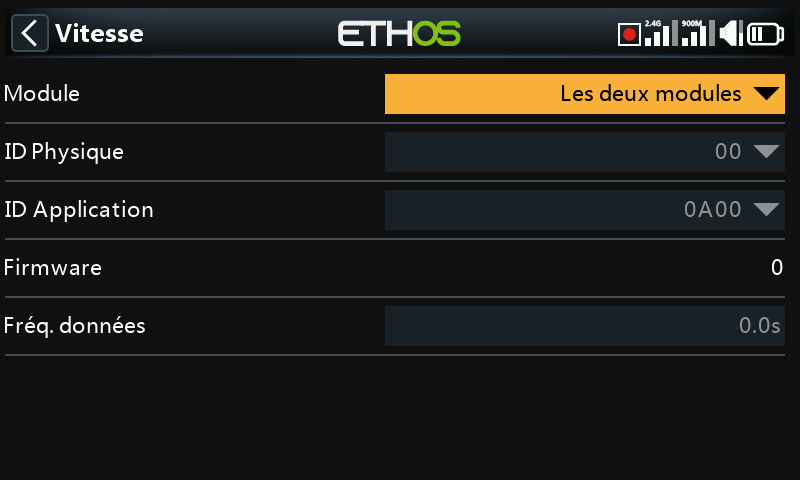

L'écran « Configuration de l'appareil » d'Ethos vous permet de modifier directement l'ID physique et l'ID d'application S.Port d'un périphérique. Si vous avez plusieurs appareils qui ont la même fonction, vous devez les connecter un par un : découvrez chacun d'eux dans Télémétrie → Découvrir de nouveaux capteurs, modifiez ici son ID physique et son ID d'application dans « Configuration de l'appareil », puis revenez en arrière et redécouvrez-le avec son nouvel ID.

Exemple des récepteurs

Les récepteurs stabilisés FrSky peuvent être configurés ici dès que leur script Lua de réglage est installé (en un clic, depuis la bibliothèque Lua d'Ethos Suite). Il existe deux voies de configuration selon la génération du récepteur :

• Stabilizer config : récepteurs récents dotés de la « stabilisation avancée » (contrôle du gain sur la voie 13). Deux groupes de stabilisation indépendants sont proposés : le groupe 1 couvre les voies 1 à 6, le groupe 2 les voies 7 à 11. Désactivez le groupe 2 si vous n'utilisez pas les broches 7 à 11 pour la stabilisation. Une calibration 6 axes est intégrée et doit être effectuée une fois sur un récepteur neuf, puis à nouveau après toute mise à jour du firmware v3.0.x (à la suite d'une réinitialisation d'usine). Dans la calibration de chaque groupe, l'ancienne étape « self-check » a été remplacée par la calibration indépendante de l'horizontalité de l'appareil, du neutre des voies et des courses extrêmes des voies, et chaque voie peut être activée/désactivée individuellement. Les configurations (mais pas les données de calibration) peuvent être sauvegardées sur un PC et restaurées depuis celui-ci.
• SxR : récepteurs plus anciens, y compris les modèles historiques et les Archer/Archer Pro, ainsi que des récepteurs comme le SR10 Pro qui (malgré leur nom en « SRx ») disposent du gain sur la voie 9 et non sur la voie 13.

Après une mise à jour vers le firmware de récepteur v3.0.x

Effectuez une réinitialisation d'usine (disponible dans les Options du récepteur, dans la configuration RF), puis réappariez et reconfigurez entièrement le récepteur : en particulier les fonctions Stab et la calibration 6 axes. Cela est imposé par la nouvelle fonction de sauvegarde des données de failsafe de la v3.0.x. Vérifiez ensuite soigneusement le fonctionnement du failsafe.

FrSky North America publie un guide détaillé de configuration des récepteurs stabilisés, et il existe une vidéo explicative du pilote de l'équipe FrSky Juan Sanchez Garcia qui couvre le même sujet.

Configuration via le connecteur S.Port de l'émetteur

Les périphériques S.Port et FBUS peuvent également être configurés directement via le connecteur S.Port situé sur le dessus de l'émetteur, sans passer par un récepteur apparié.

1. Branchez le périphérique sur le connecteur S.Port de l'émetteur (fil blanc/jaune du côté de l'encoche).
2. Allez dans Système → Configuration de l'appareil, faites défiler jusqu'au périphérique (par exemple un capteur d'intensité FAS40 ADV) et appuyez sur ENT.

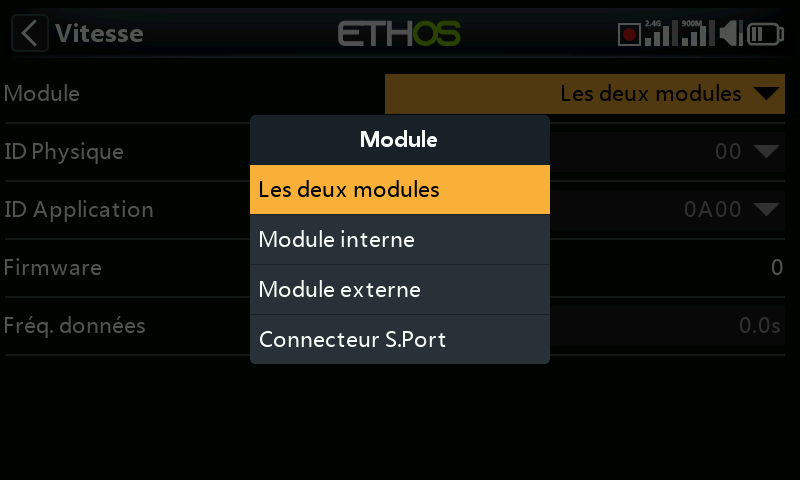

3. Sur la page de configuration, réglez Module sur Connecteur S.Port.
4. Effectuez vos modifications : l'ID physique et l'ID d'application doivent chacun être uniques : puis faites défiler vers le bas et appuyez sur Save to flash.

Ceci s'applique aussi bien aux périphériques FBUS (voir également Guide pratique : configurer un système FBUS) qu'aux périphériques S.Port classiques tels qu'un variomètre.
