Courbes

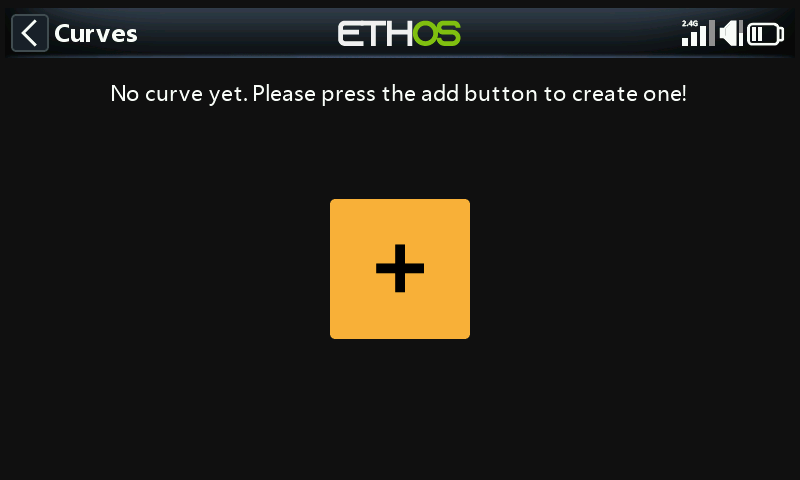

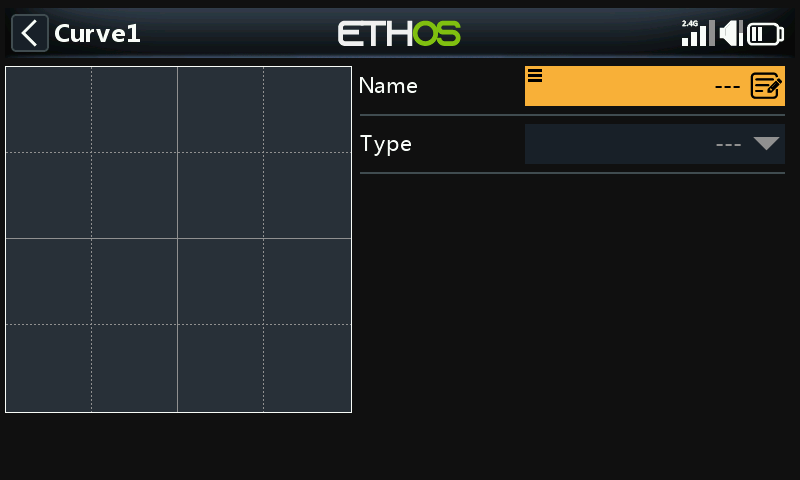

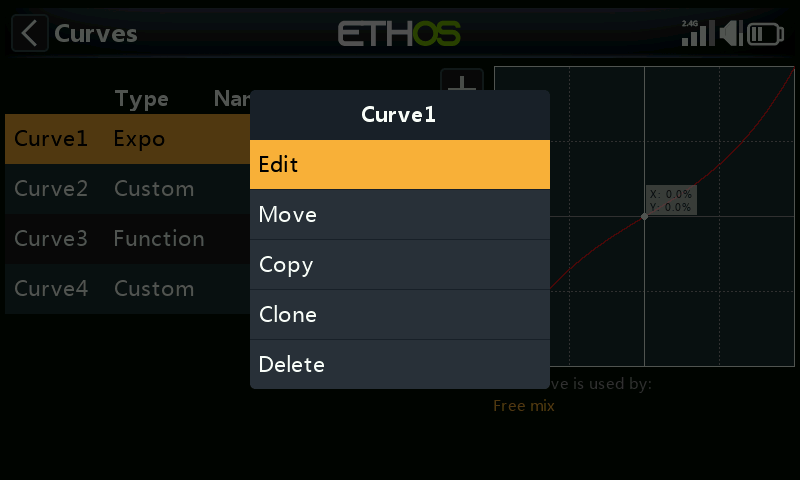

Courbes de réponse réutilisables pour les Mixages ou les Sorties : l'Expo intégré est disponible directement dans les deux, mais tout ce qui est plus élaboré se définit ici (ou via Ajouter courbe, accessible directement depuis l'un ou l'autre écran d'édition). Jusqu'à 50 courbes sont disponibles. Aucune n'existe par défaut (l'Expo reste de toute façon toujours intégré). Ajoutez-en une avec +. Touchez une courbe existante pour Modifier/Déplacer/Copier-coller/Cloner/Supprimer.

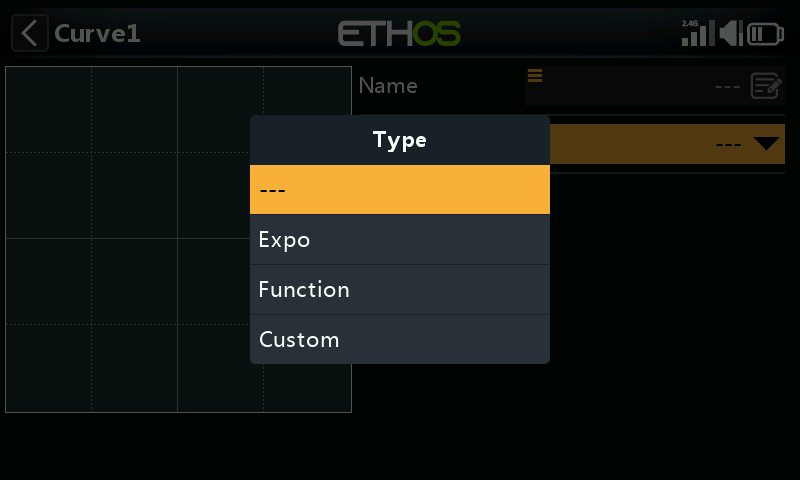

Types de courbes

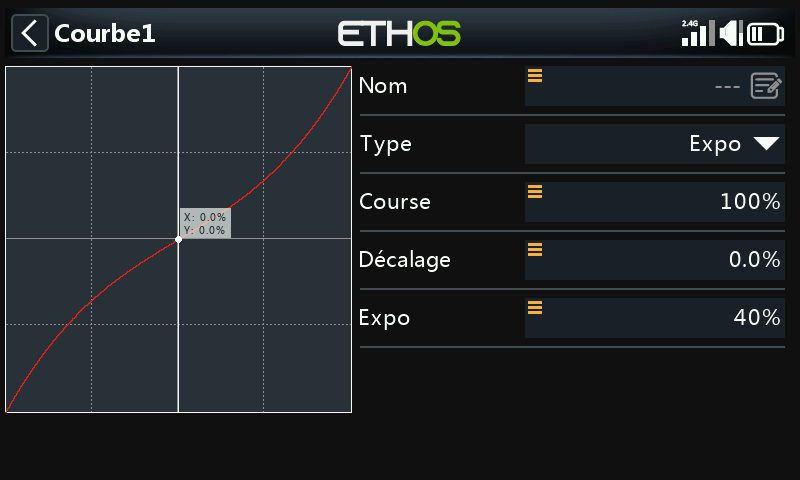

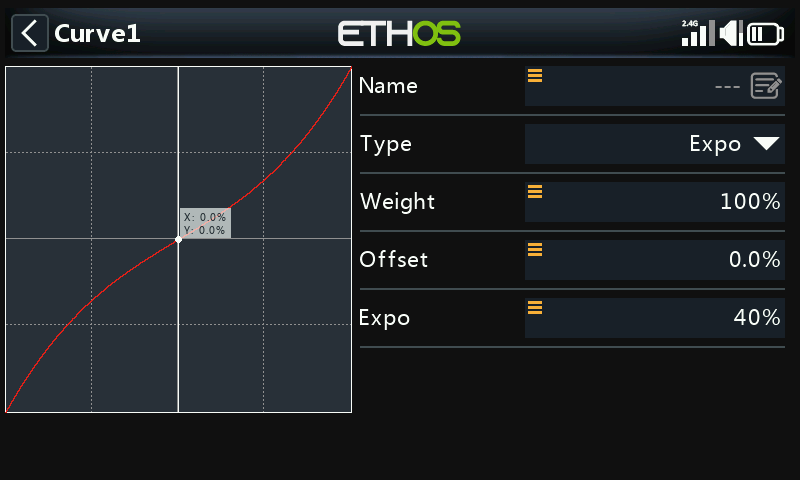

• Expo : valeur par défaut 40. Une valeur positive adoucit la réponse autour du neutre, une valeur négative l'accentue. L'adoucissement autour du milieu du manche aide à éviter de surpiloter, en particulier pour les pilotes les moins expérimentés.

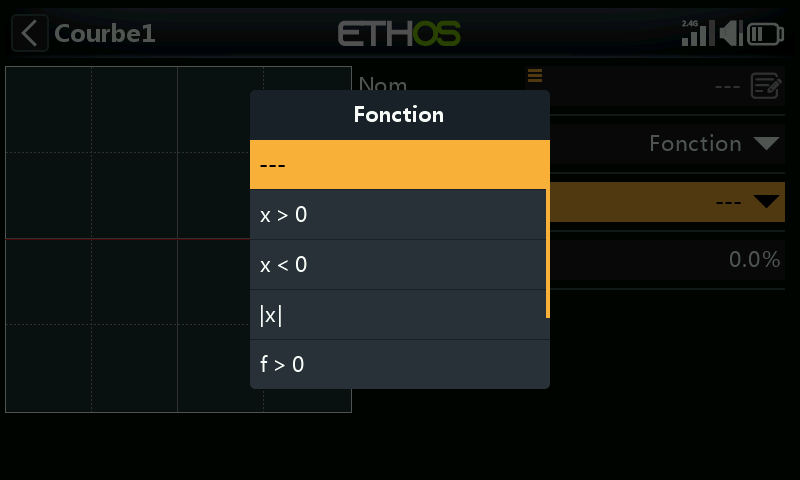

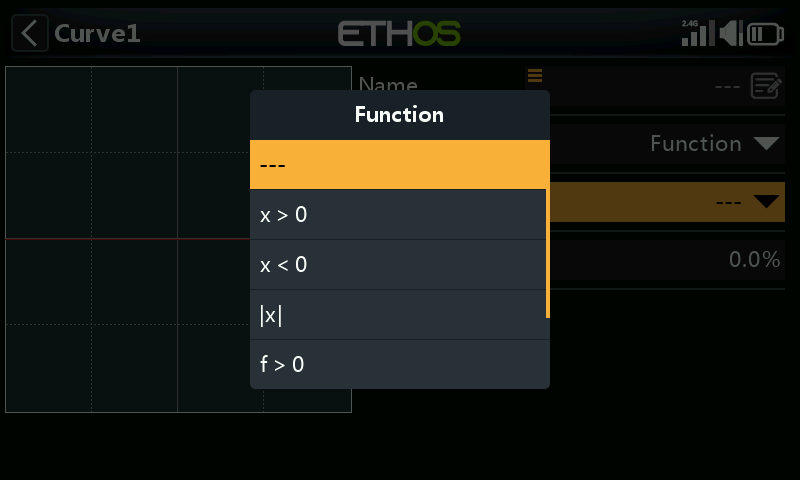

• Fonction : un petit ensemble de formes mathématiques fixes :

• x > 0 : transmet la source inchangée lorsqu'elle est positive. Sort 0 lorsqu'elle est négative.



• x < 0 : l'inverse : transmet la source lorsqu'elle est négative, 0 lorsqu'elle est positive.

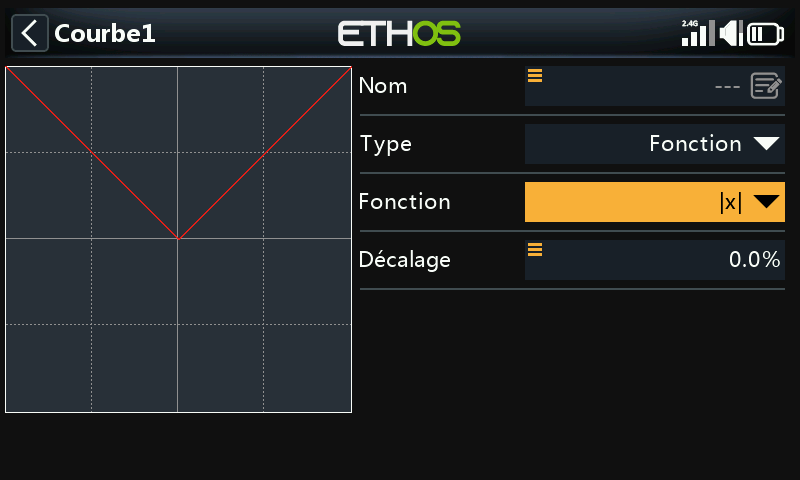

• |x| : transmet la source sous forme de valeur absolue (toujours positive).



• f > 0 : sort 100 % lorsque la source est positive, 0 lorsqu'elle est négative (un interrupteur franc, pas une transmission directe).



• f < 0 : sort −100 % lorsque la source est négative, 0 lorsqu'elle est positive.



• |f| : sort −100 % lorsque la source est négative, +100 % lorsqu'elle est positive.

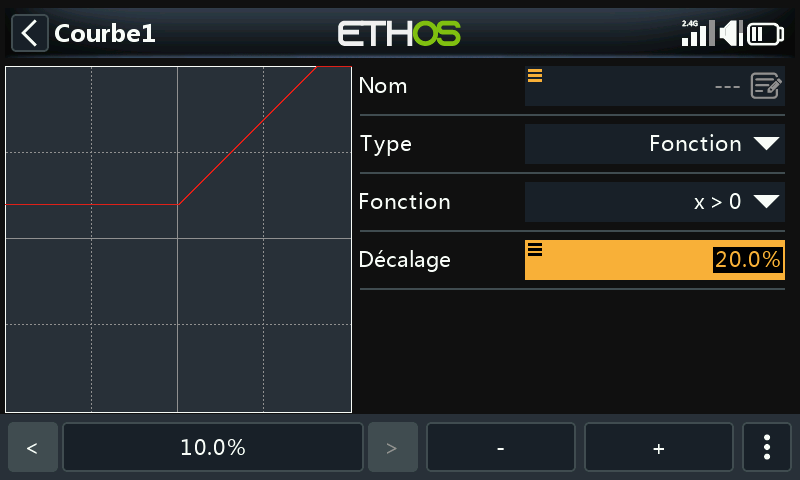

Tous les types de courbes, y compris Fonction, disposent également d'un Décalage, qui les déplace vers le haut ou vers le bas sur l'axe Y (précision à une décimale, comme pour les valeurs Y en général) :

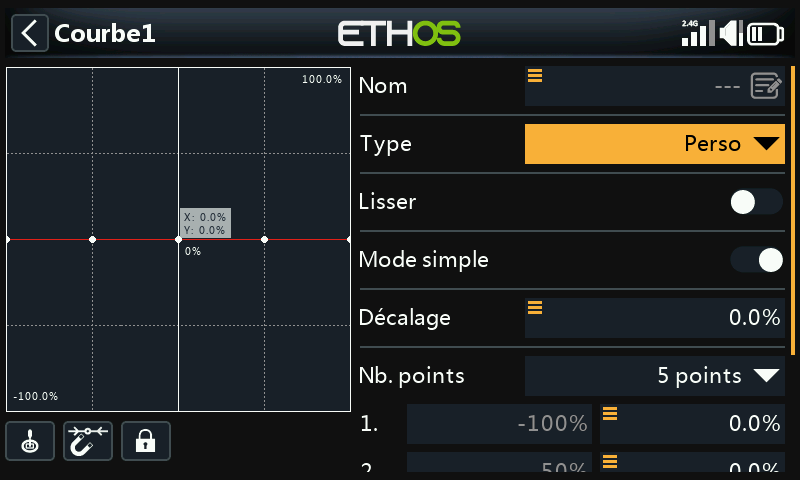

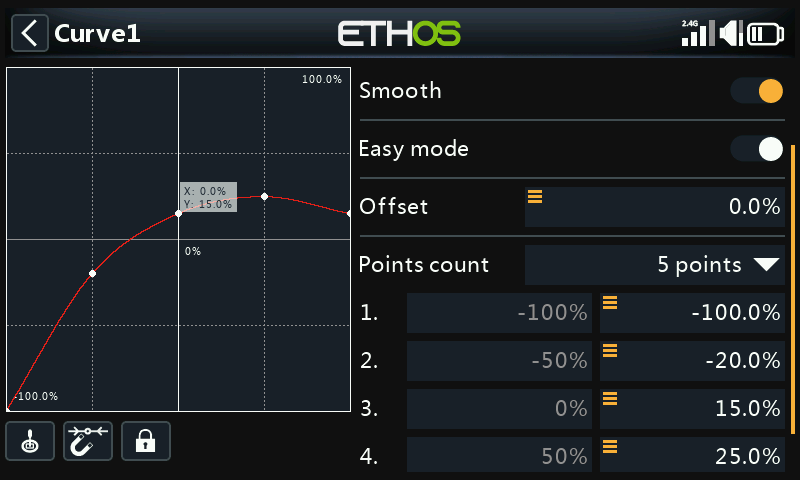

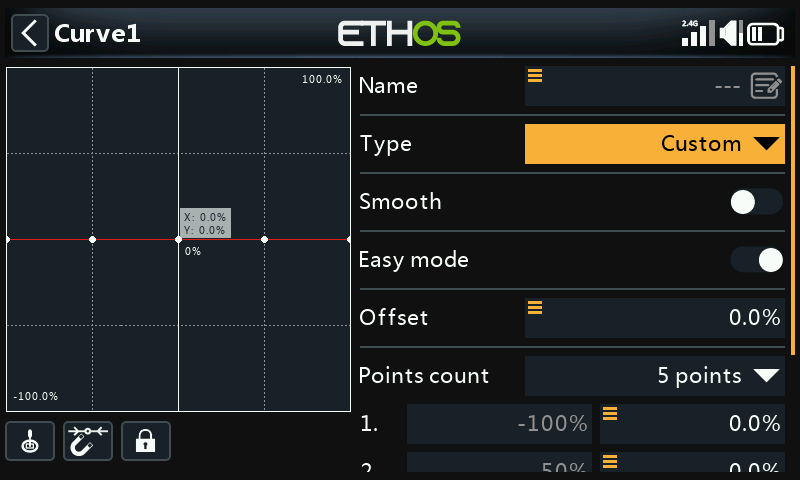

• Personnalisée : une courbe définie par points, 5 points par défaut, jusqu'à 21.

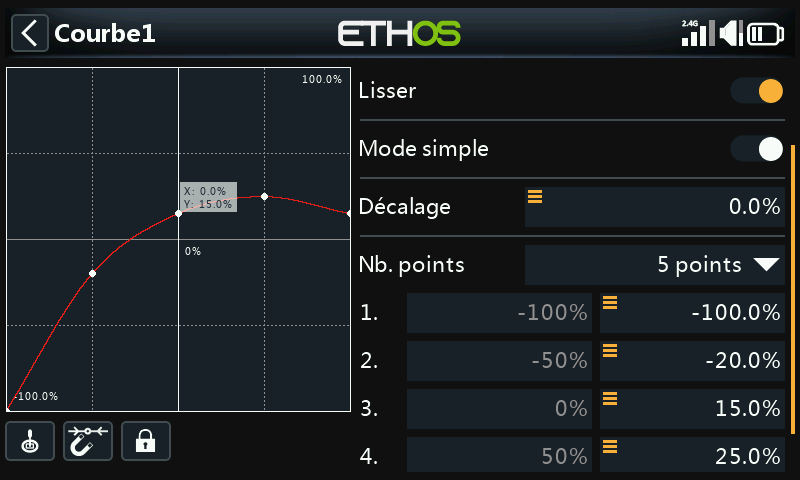

• Lissage : fait passer une courbe lisse par tous les points au lieu de segments droits entre eux.

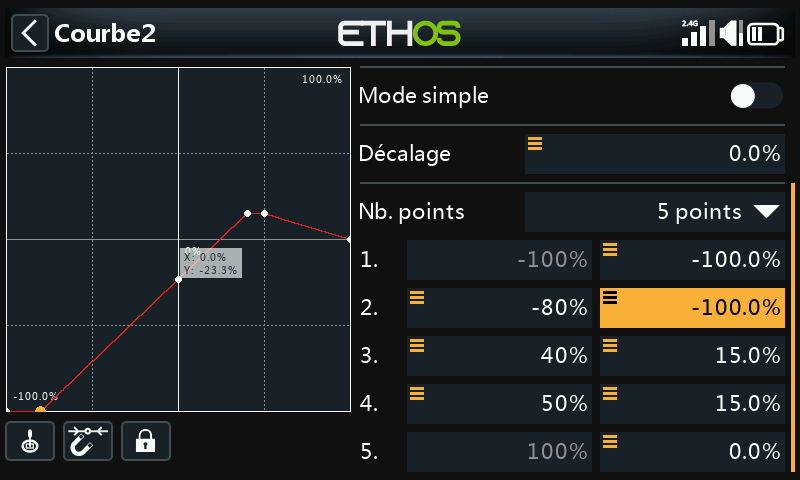

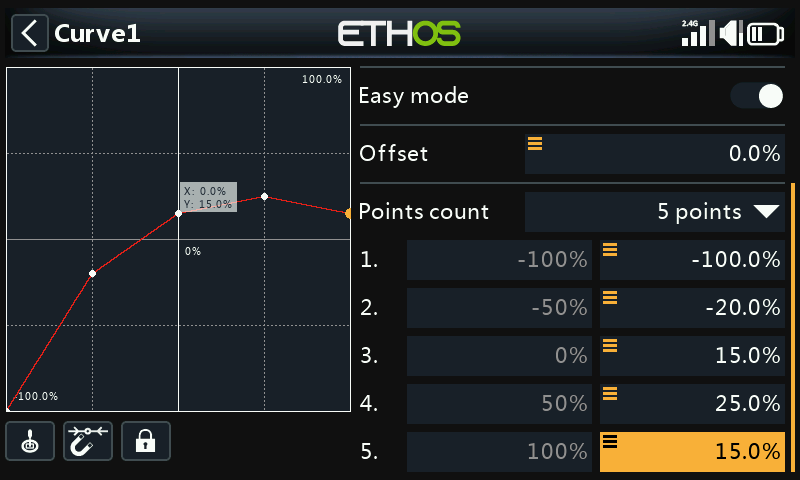

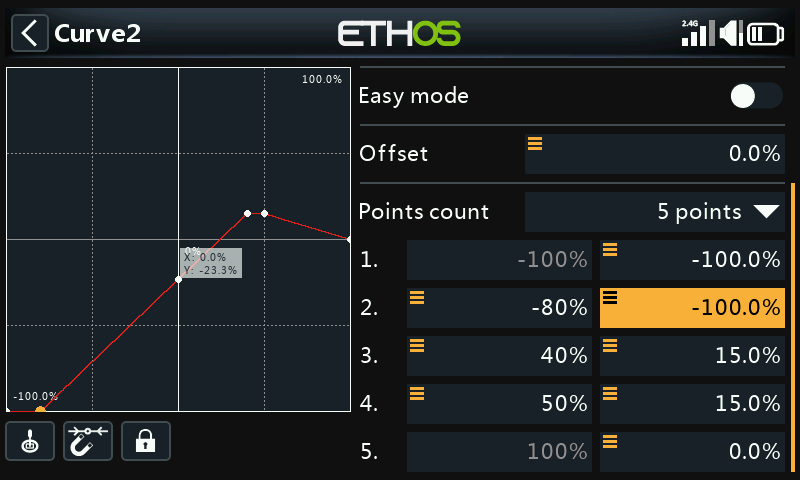

• Mode simple : Activé limite l'édition aux seules coordonnées Y régulièrement espacées (X est fixe). Désactivé permet de modifier X et Y pour chaque point, à l'exception des extrémités −100 %/+100 %, qui sont verrouillées puisque la courbe doit toujours couvrir toute la plage du signal.



Commandes de l'éditeur (même principe que l'éditeur de courbe d'équilibrage des Sorties) :

• Source : par défaut, la ou les sources de mixage propres à la courbe, ou Entrée analogique automatique pour détecter le premier manche/curseur/ potentiomètre déplacé.
• Accrochage au point le plus proche avec l'encodeur rotatif, et un basculement Verrou pour figer les entrées pendant l'observation du mouvement de la gouverne obtenu.
• Un curseur en temps réel indique la valeur d'entrée courante qui pilote la courbe, afin de faciliter son alignement sur un point avant l'ajustement.

Piloter une courbe depuis une Var

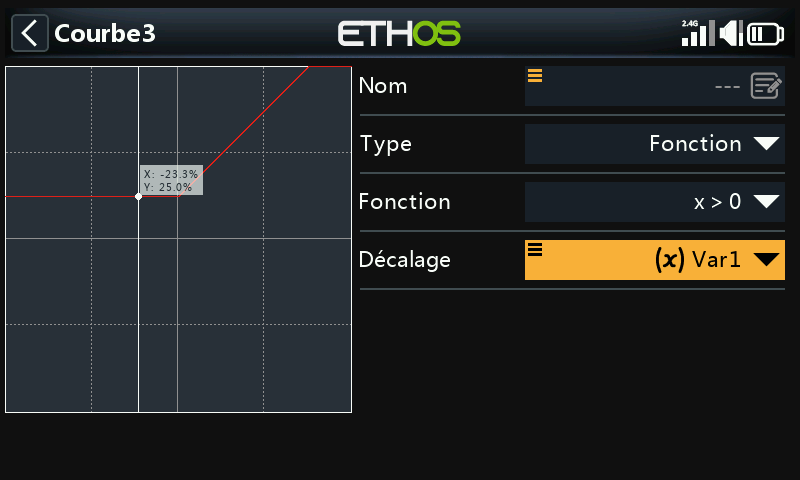

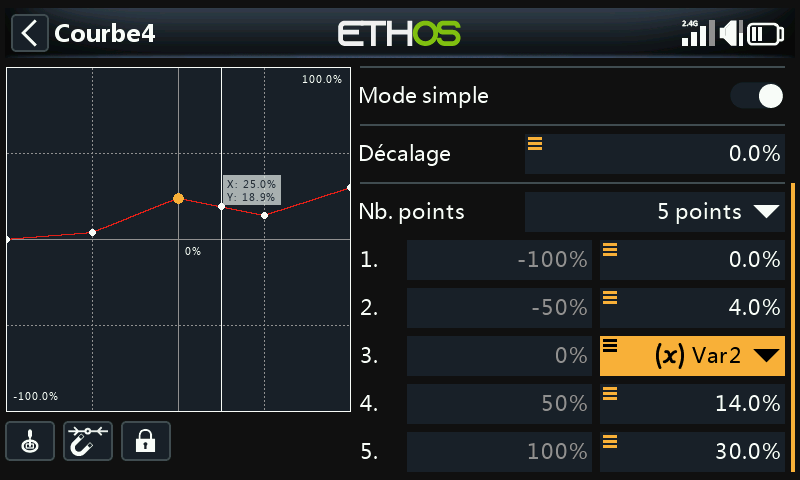

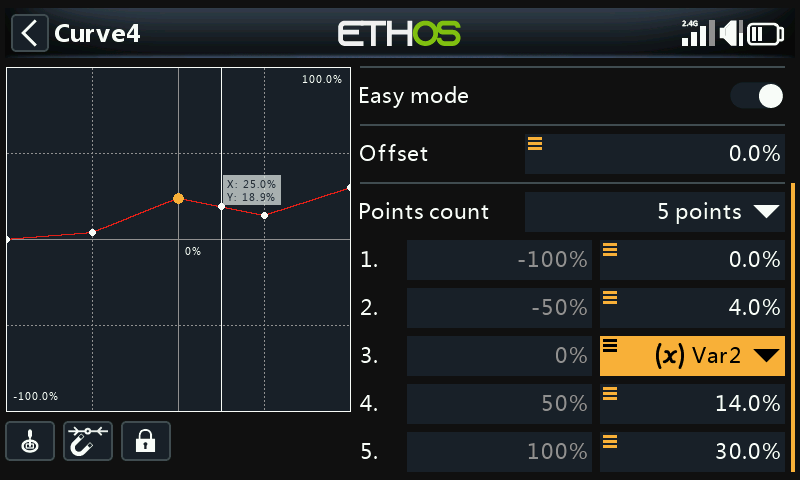

Le Décalage d'une courbe Fonction comme un point individuel d'une courbe Personnalisée peuvent être pilotés par une Var au lieu d'une valeur fixe. Cette Var peut à son tour être ajustée en vol grâce à un trim réaffecté :

Voir Variables et Guide pratique : courbe de compensation ajustable en vol pour un exemple complet et détaillé de ce principe.
