Matériel

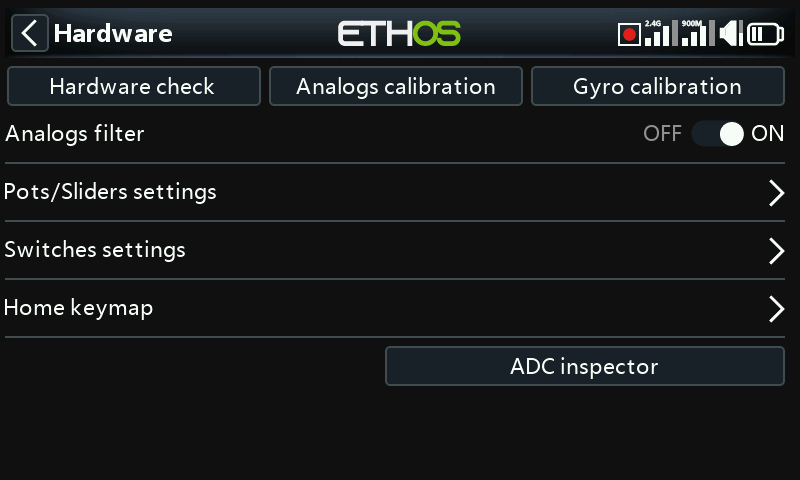

Test et calibration des commandes physiques de la radio, définition des types d'inters et raccourcis des touches d'accueil.

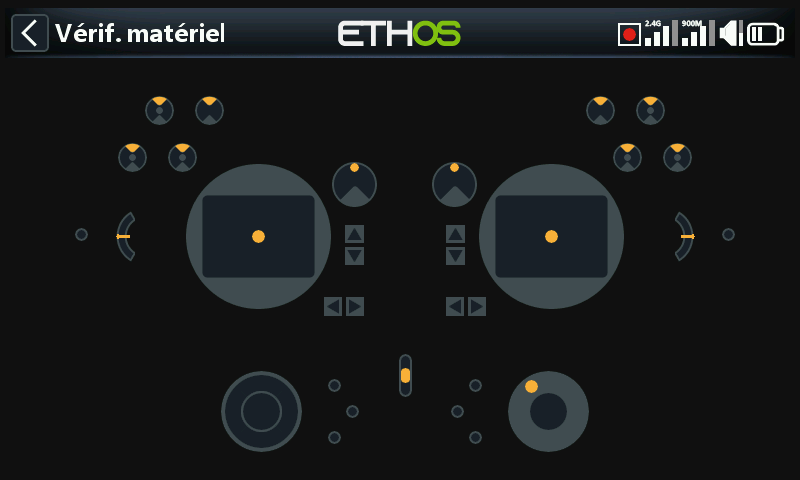

Vérification matériel

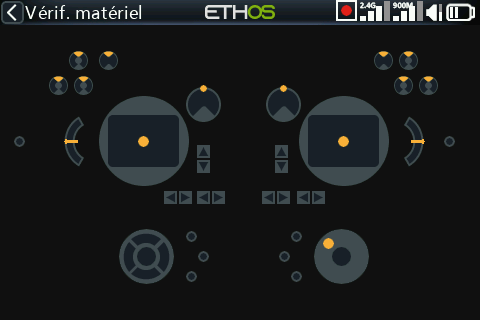

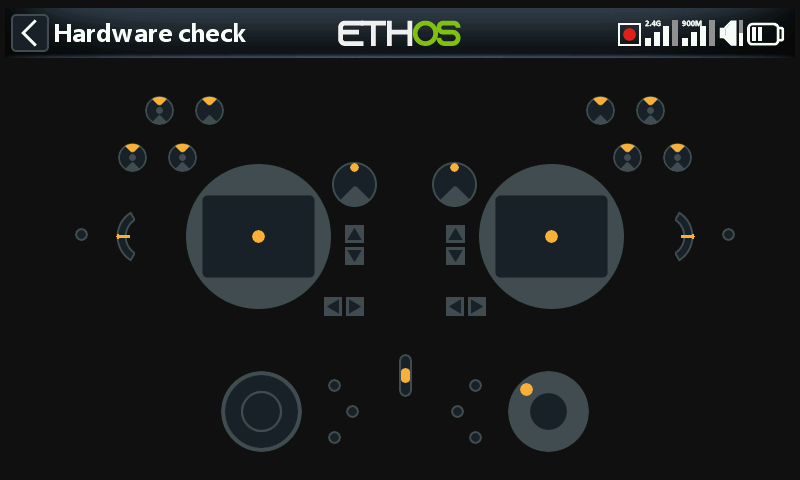

Sollicite chaque entrée physique afin de vérifier que chacune est correctement détectée.

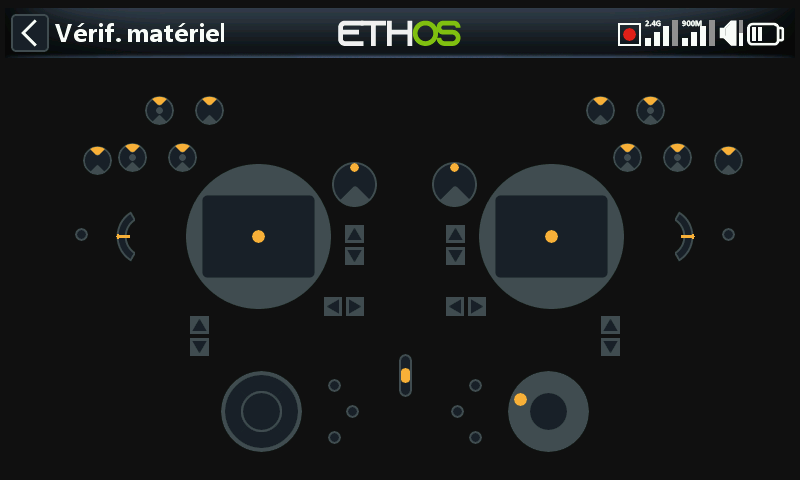

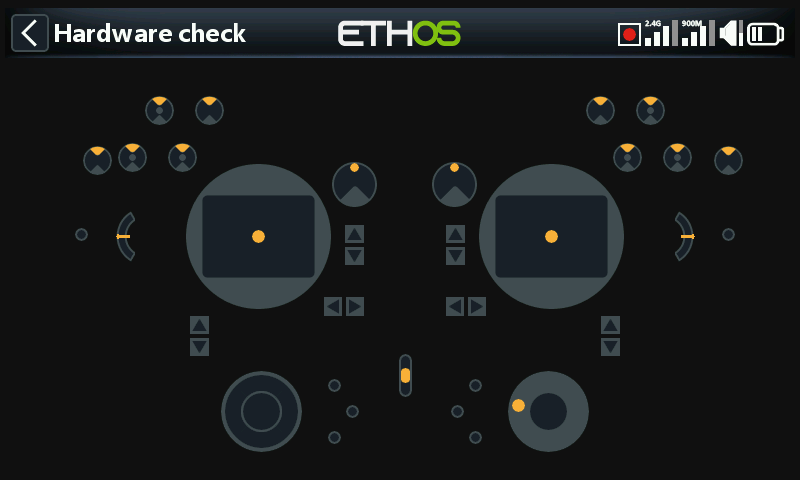

• X20 Pro/R/RS : vérifie en plus les deux boutons-poussoirs à verrouillage K et L situés sur les épaulements arrière, ainsi que les trims supplémentaires T5/T6.
• X18 : vérifie également les trims supplémentaires T5/T6.

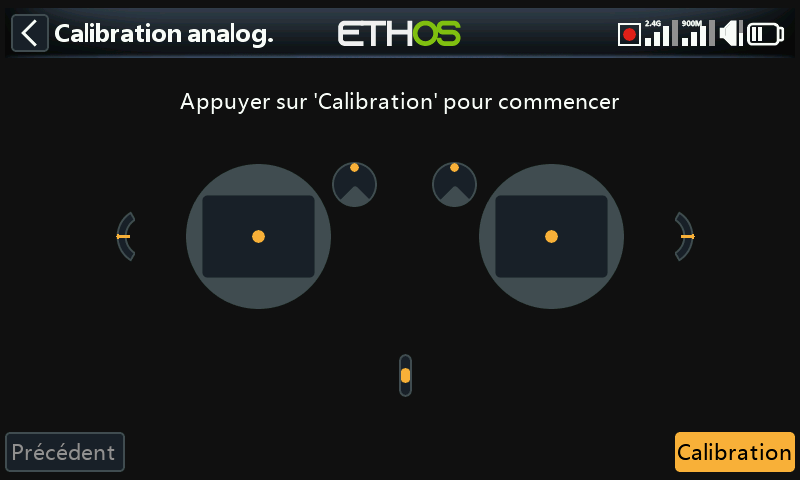

Calibration analogique

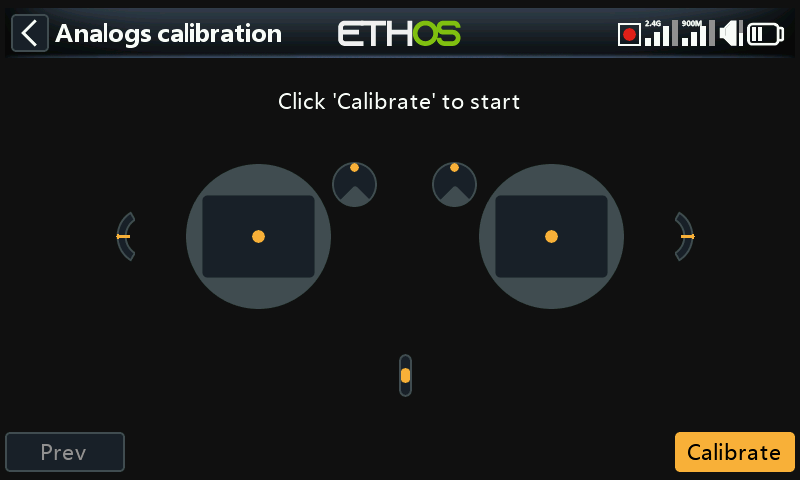

Permet de définir précisément les centres et les limites de position de chaque manche, potentiomètre et curseur. Elle est automatiquement exécutée à la première mise en service de la radio. Elle doit être répétée après le remplacement d'un manche, d'un potentiomètre ou d'un curseur.

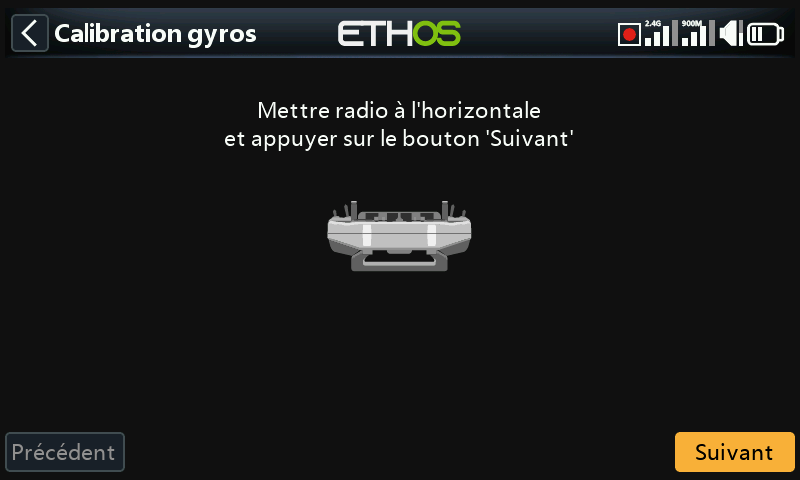

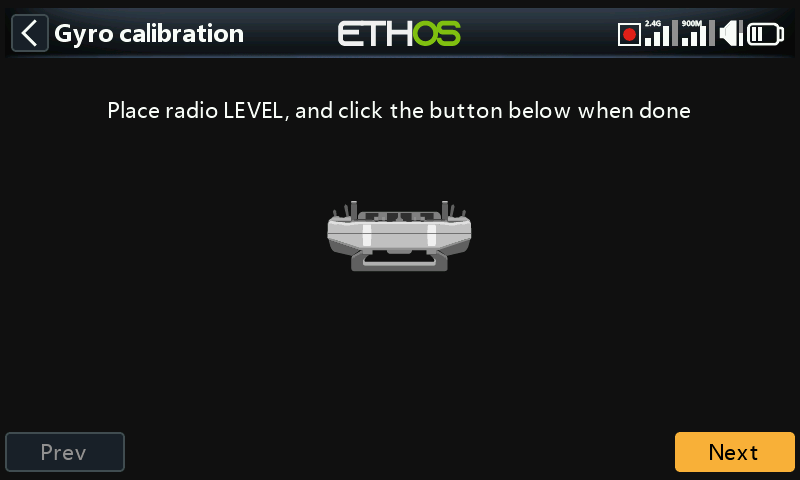

Calibration gyros

Calibre le capteur gyroscopique intégré de manière à ce que les entrées basées sur l'inclinaison réagissent correctement à l'inclinaison de la radio : la position de « niveau » devient l'angle auquel vous tenez normalement la radio. Elle est également exécutée automatiquement à la première mise en service.

Filtre analogique

Le filtre convertisseur analogique-numérique pour les manches peut être activé/désactivé avec ce réglage. La valeur par défaut est ON, ce qui réduit les tremblements autour du neutre (centre de la course du manche). Il s'agit d'un paramètre global. Une option spécifique au modèle est également disponible sous Filtre analogique dans Éditer modèle.

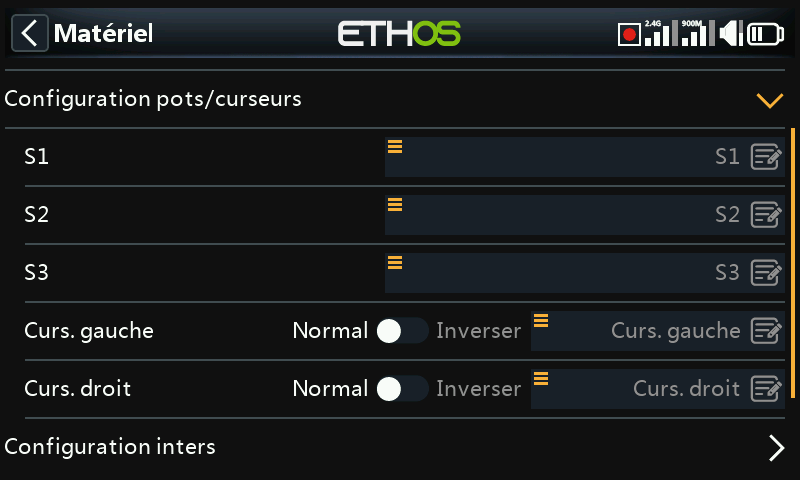

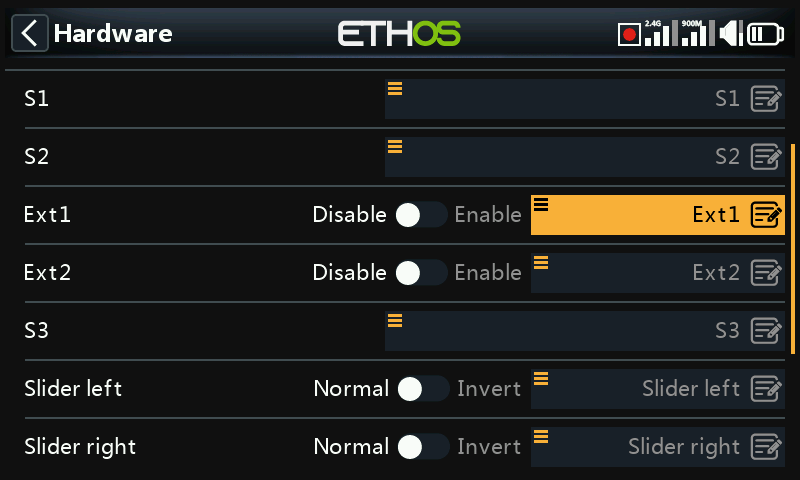

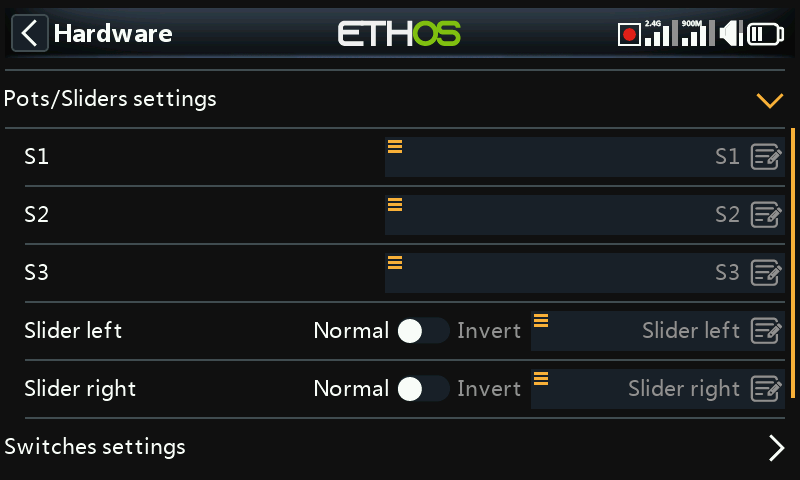

Configuration Pots / Curseurs

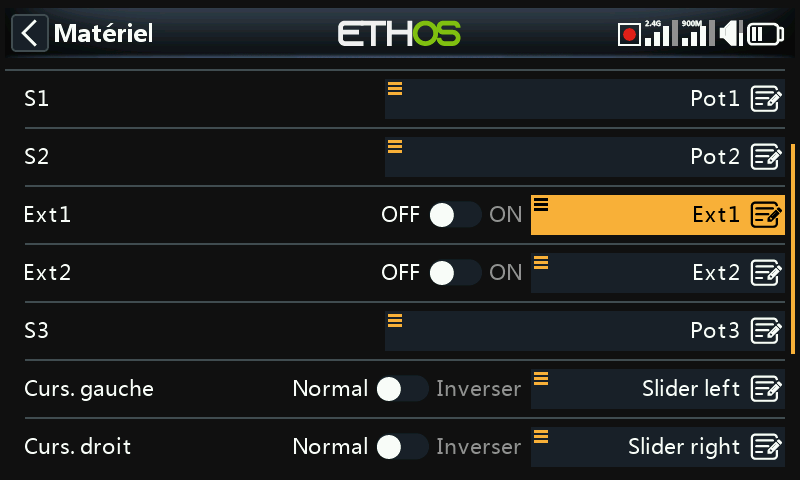

Permet de renommer les potentiomètres et les curseurs. Les radios X20 Pro/R/RS peuvent en outre accueillir deux potentiomètres supplémentaires, Ext1 et Ext2, généralement utilisés lors de l'installation de manches à 3 axes.

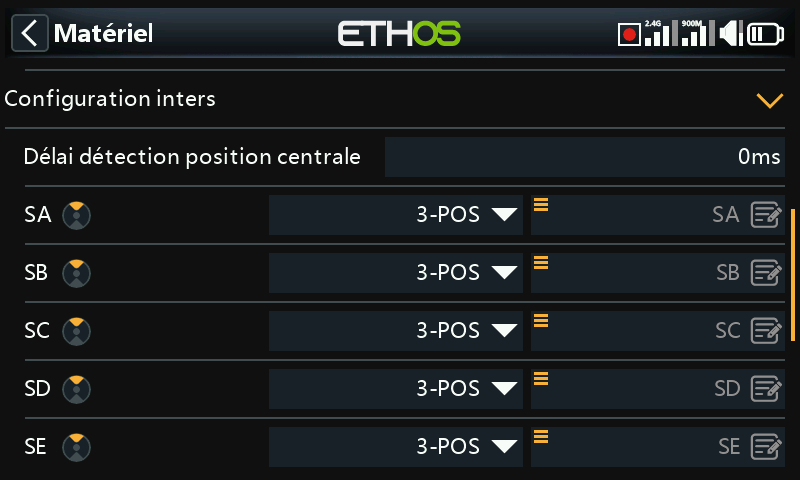

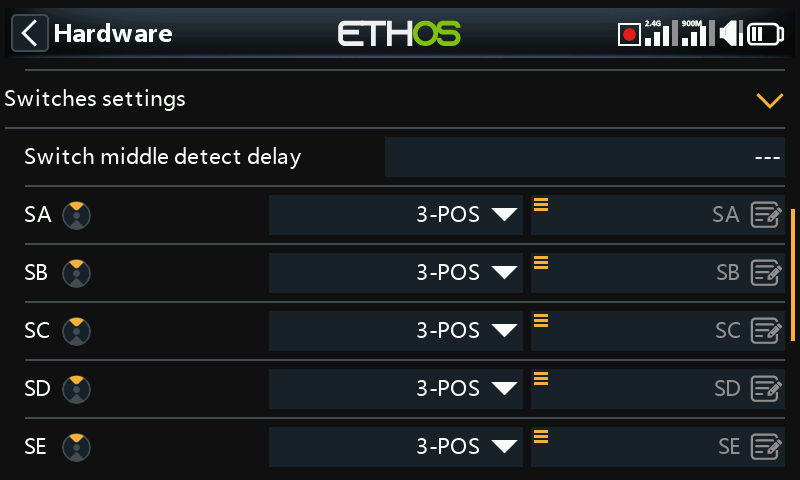

Configuration Inters

• Délai détection position centrale : garantit que la position centrale des inters à trois positions n'est pas détectée lorsque l'inter est basculé de la position haut à la position basse en un seul mouvement, et vice versa. Elle ne doit être détectée que lorsque l'inter s'arrête effectivement en position médiane. La valeur par défaut est 0 ms, afin de s'adapter aux récepteurs stabilisés FrSky lors de la détection de l'auto-vérification sur CH12.

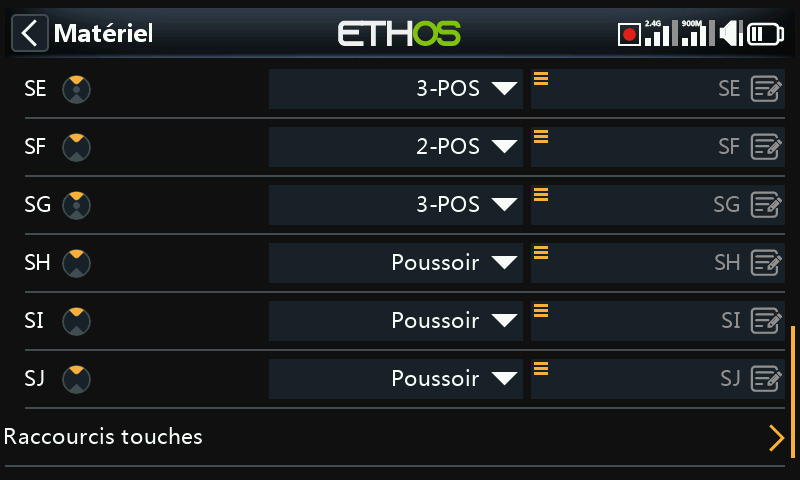

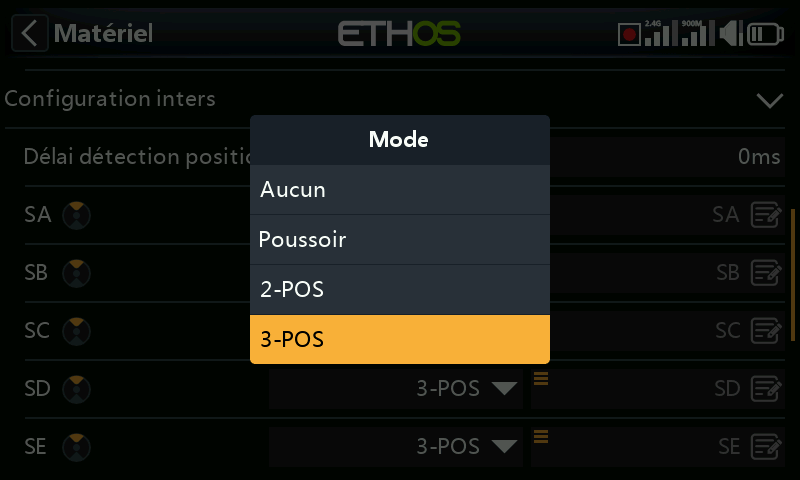

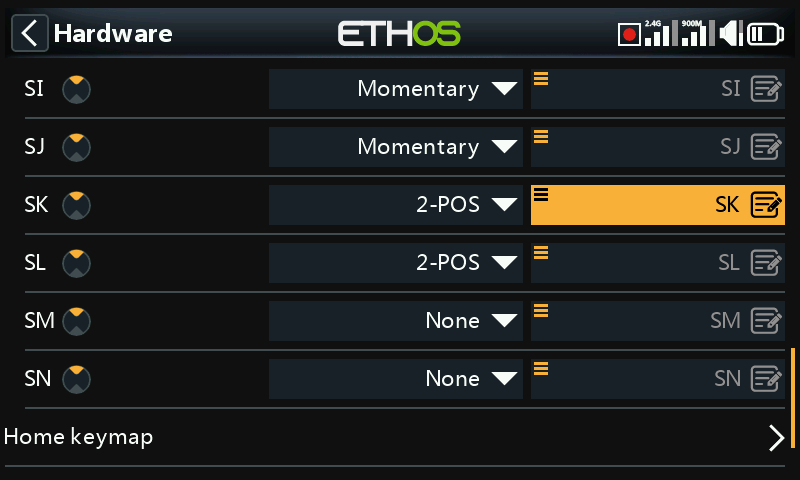

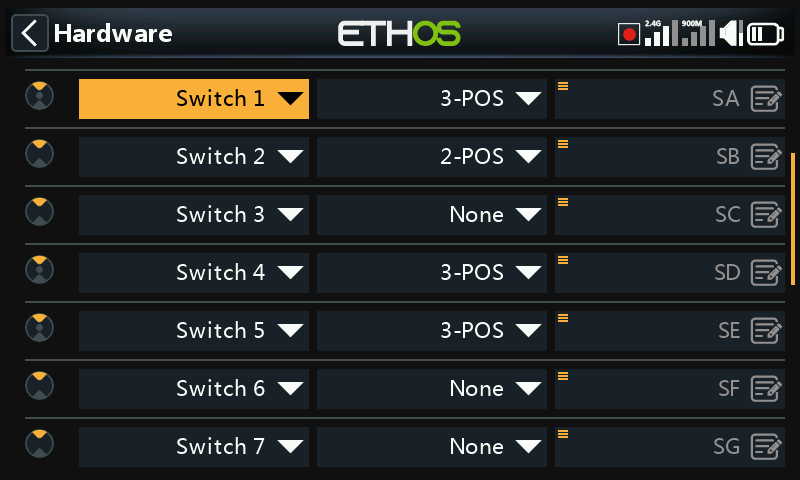

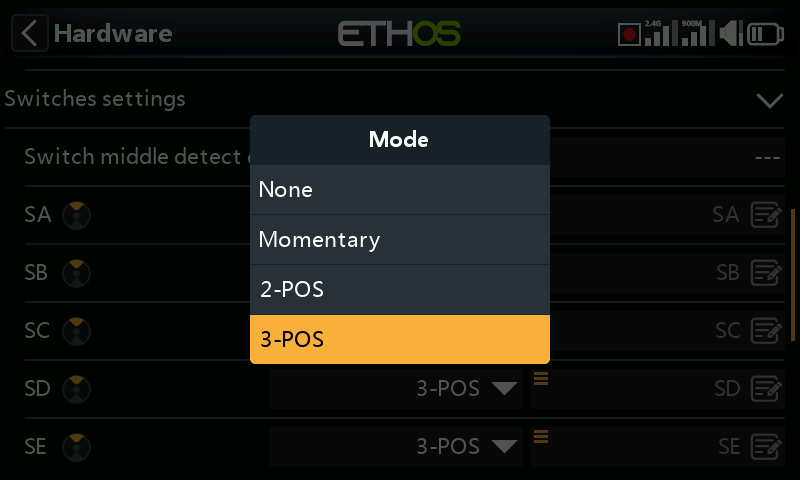

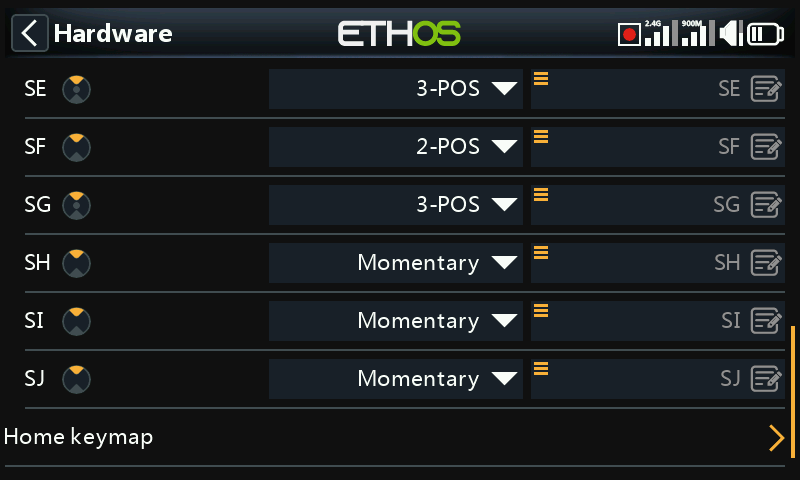

• Type d'inter : chaque inter SA à SJ peut être défini comme Aucun, Poussoir (momentané), 2 positions ou 3 positions, ce qui permet d'intervertir les fonctionnalités entre inters physiques (par exemple attribuer à l'inter momentané SH le rôle normalement tenu par l'inter 2 positions SF) : dans la limite de ce que le câblage de la radio permet réellement (un rôle 3 positions ne peut généralement pas être attribué à un matériel qui n'est pas câblé pour cela).

• Renommage : les inters peuvent également être renommés des noms par défaut SA à SJ en noms personnalisés. Notez que ces noms seront globaux pour tous les modèles.
• X20 Pro : dispose en plus des boutons-poussoirs K/L à l'arrière, ainsi que des positions d'inter M/N si elles sont câblées (généralement utilisées pour les interrupteurs d'extrémité de manche).

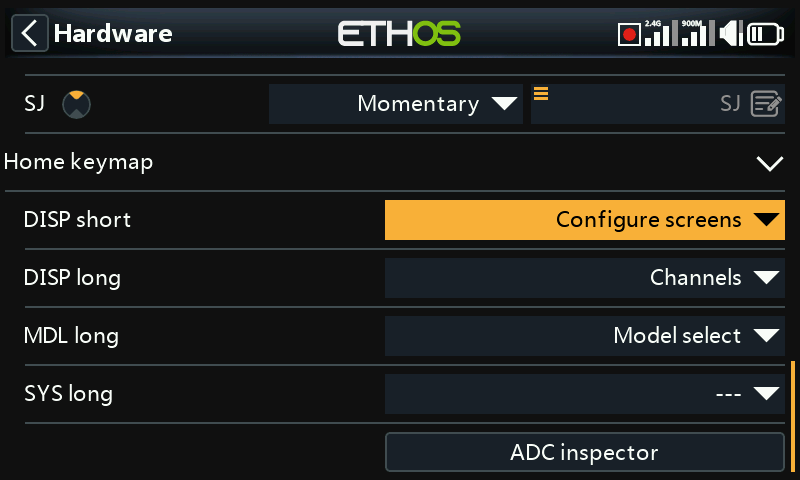

Raccourcis touches

Permet de réattribuer la destination des touches d'accueil SYS, MDL et DISP (TELE sur les anciens modèles).

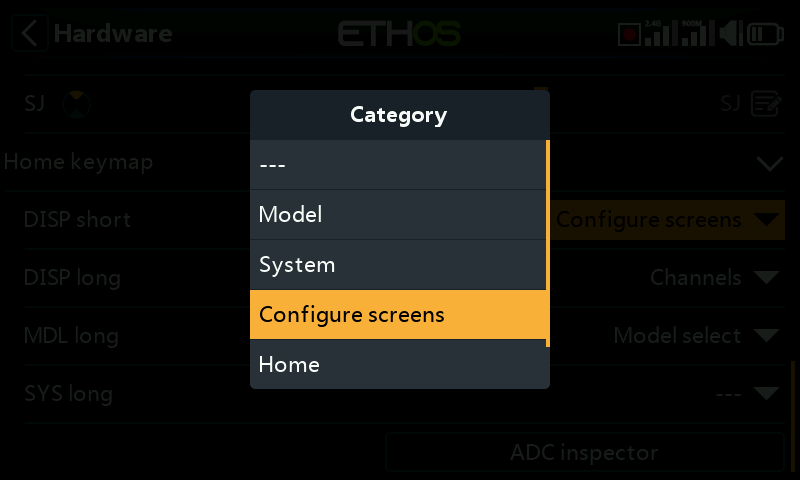

• DISP : les options d'appui court et d'appui long peuvent toutes deux être réaffectées à n'importe quelle page du menu Modèle, page du menu Système, à la page de configuration des écrans, à un écran principal ou à l'enregistrement des données de vol. Par souci de cohérence avec la série X10, l'appui long sur DISP est conventionnellement réglé sur la configuration des écrans.
• SYS/MDL : seules les options d'appui long peuvent être réaffectées (vers le même ensemble de destinations), car une pression courte appelle toujours respectivement la section Système ou Modèle.

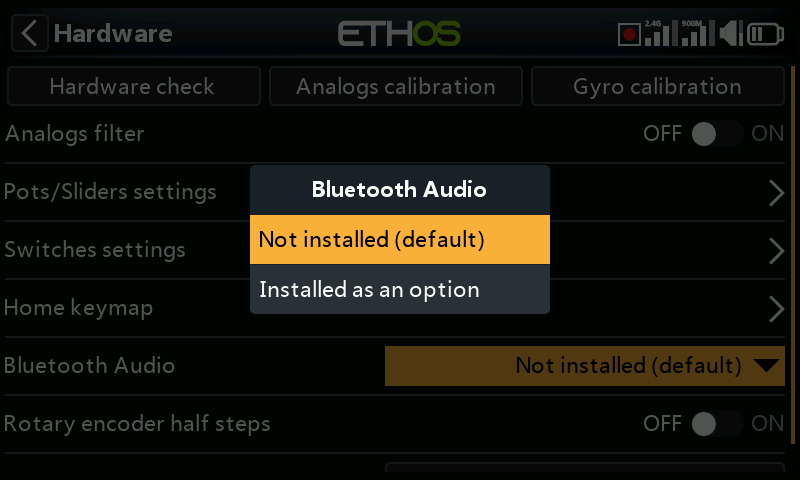

Options matérielles spécifiques à chaque radio

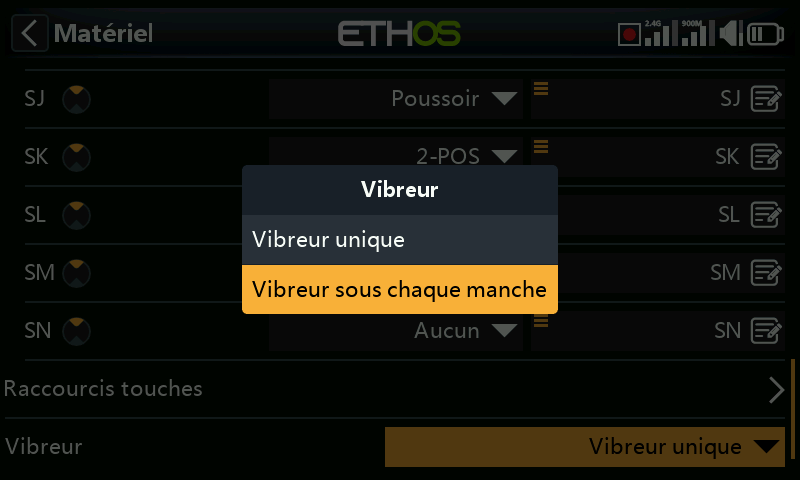

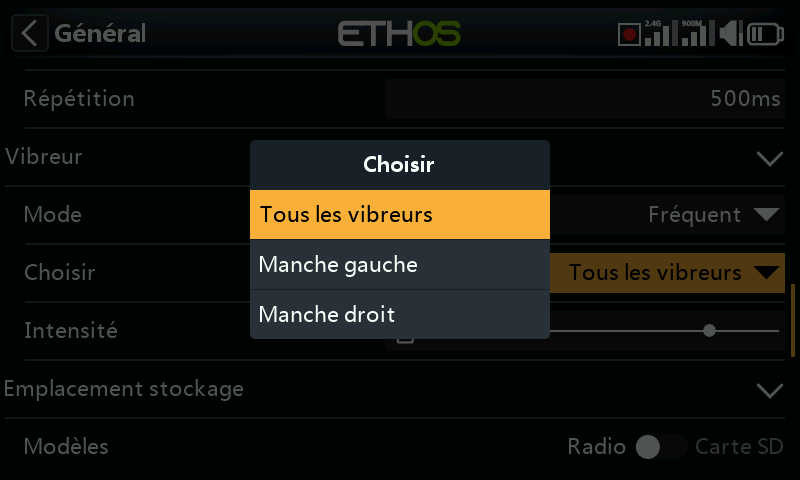

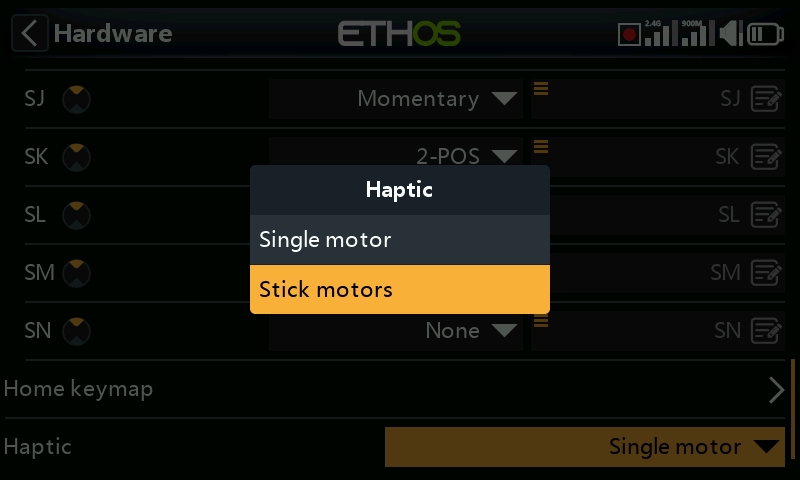

• Activation des manches haptiques (X20 Pro, X20R) : les X20 Pro AW et X20RS sont livrées avec des manches MC20R équipés de moteurs de vibration haptique. Si des manches MC20R ont été installés en rétrofit sur une X20 Pro ou une X20R, activez-les ici (voir Fonctions spéciales pour la configuration des motifs haptiques eux-mêmes).

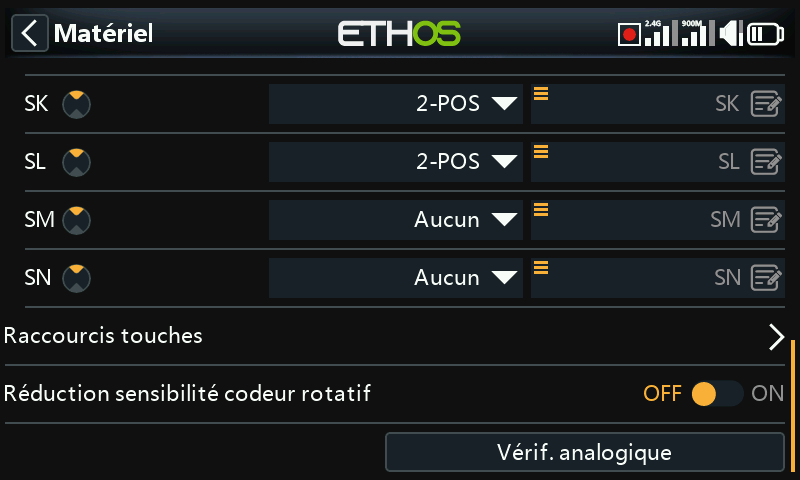

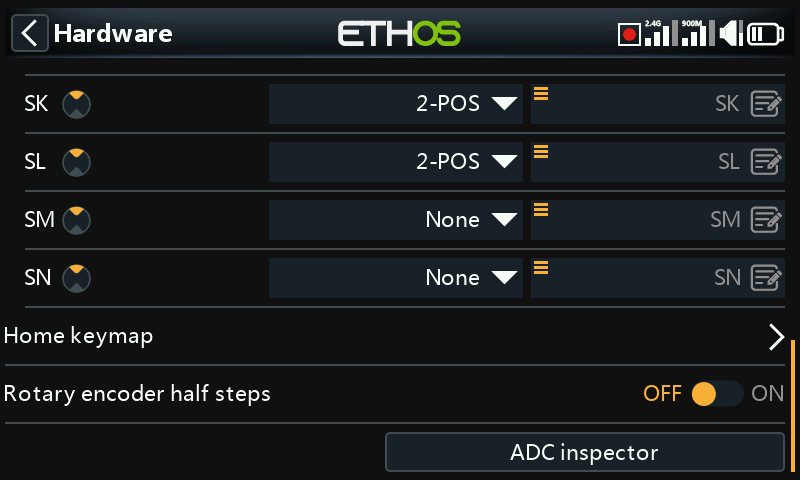

• Option de l'encodeur (X20 Pro AW, X20R/RS) : ces radios disposent d'un encodeur rotatif plus sensible. Activez les demi-pas pour en atténuer la sensibilité.

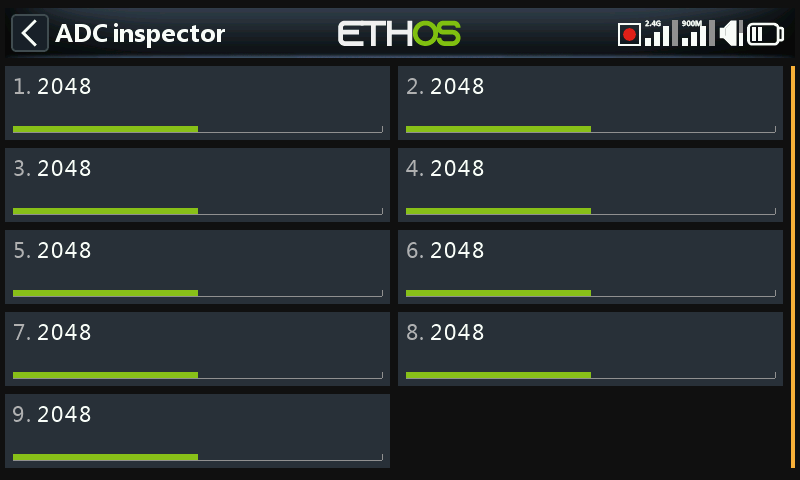

Inspection des valeurs ADC

Cette page affiche les valeurs brutes de conversion analogique-numérique lues par le processeur pour chaque entrée analogique :

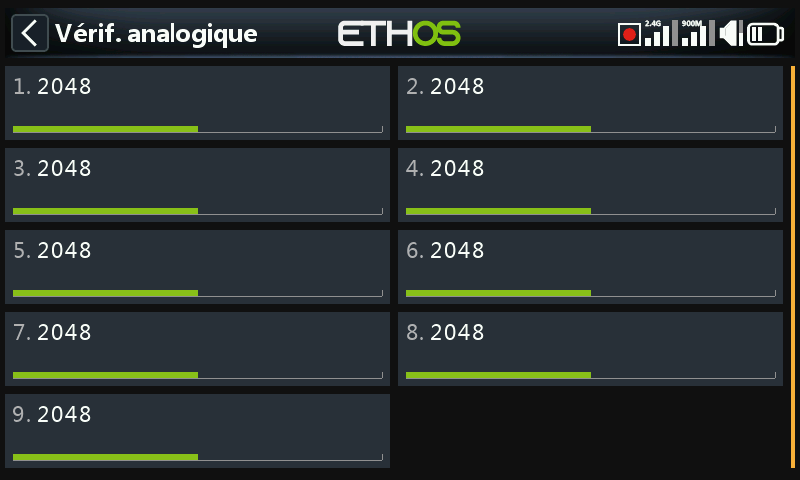

X20S : 1 manche gauche horizontal, 2 manche gauche vertical, 3 manche droit vertical, 4 manche droit horizontal, 5 Potentiomètre 1, 6 Potentiomètre 2, 7 curseur central, 8 curseur gauche, 9 curseur droit.

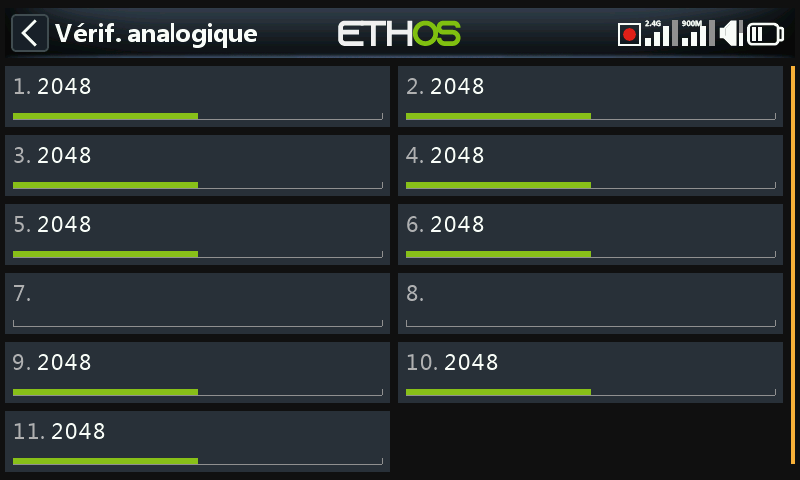

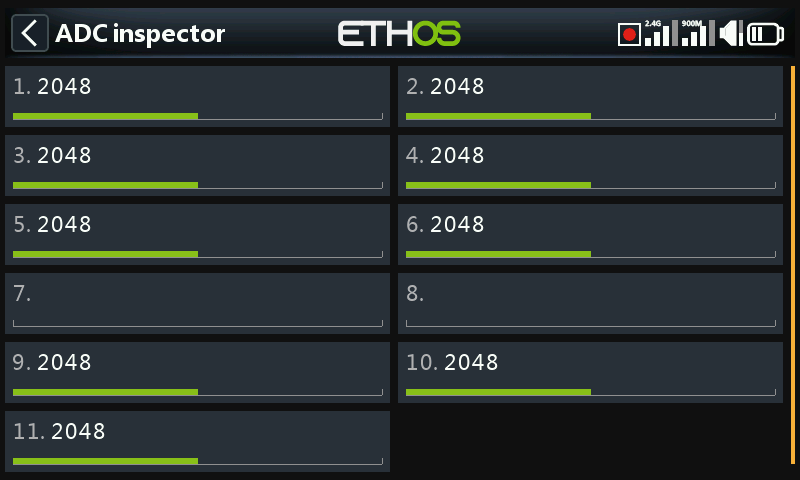

X20 Pro : identique à ce qui précède, mais avec deux voies supplémentaires de potentiomètres externes (7 Ext1 et 8 Ext2, par exemple montés sur manche) insérées avant les curseurs, qui deviennent 9 curseur central, 10 curseur gauche, 11 curseur droit.
