Mixage Butterfly (Corbeau)

Le freinage butterfly (ou crocodile) permet de contrôler le taux de descente, le plus souvent sur les planeurs. Les ailerons se relèvent modérément tandis que les volets s'abaissent beaucoup, ce qui crée une traînée importante. Ce dispositif est particulièrement utile pour contrôler l'approche à l'atterrissage. Pour cet exemple, on supposera qu'il s'agit d'un planeur dont les voies Flap existent déjà (créées par l'assistant Choix du modèle), et que le manche des gaz sert d'entrée de frein. Le butterfly est nul lorsque le manche des gaz est en position haute, puis augmente progressivement à mesure que le manche est abaissé. Une compensation à la profondeur est également appliquée afin d'éviter que le planeur ne remonte lorsque le freinage crocodile est activé.

1. Désactiver le mixage Volets par défaut

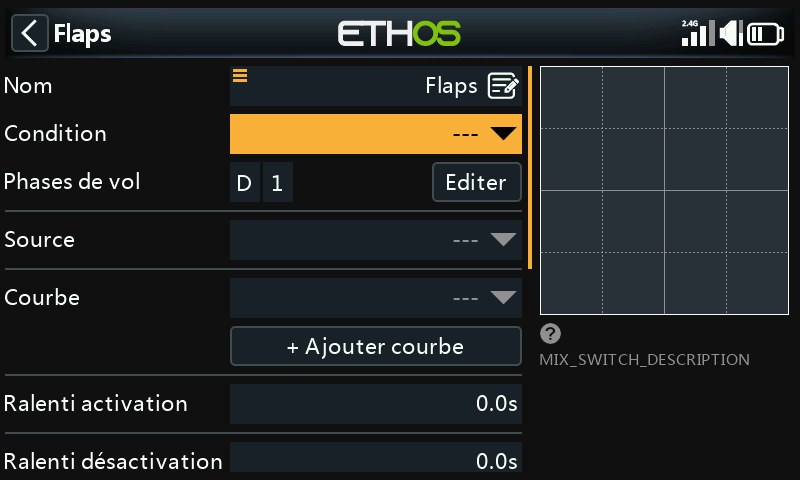

Désactivation du mixage volets

Réglez la Condition active du mixage Flaps créé par l'assistant sur ---. Le mixage ne sera alors pas utilisé.

2. Créer le mixage Butterfly

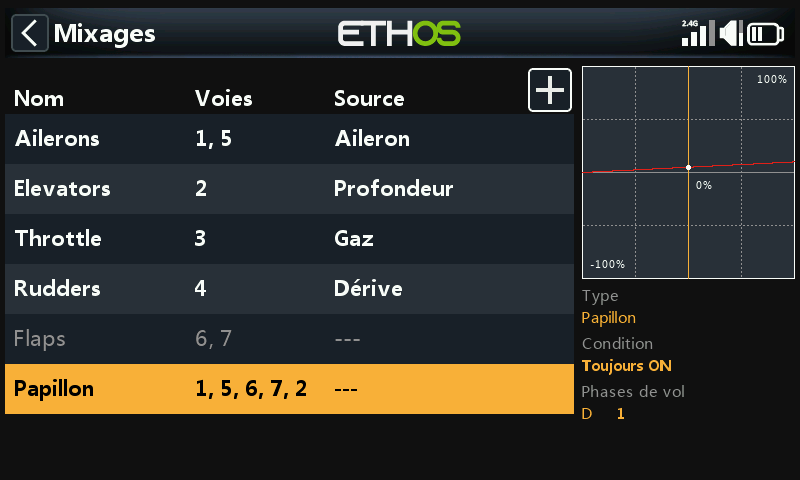

Mixage Butterfly ajouté

Appuyez sur n'importe quelle ligne de mixage, Ajouter un mixButterfly dans la bibliothèque de mixages, puis placez-le après le mixage Flaps (désormais désactivé).

3. Configurer l'entrée

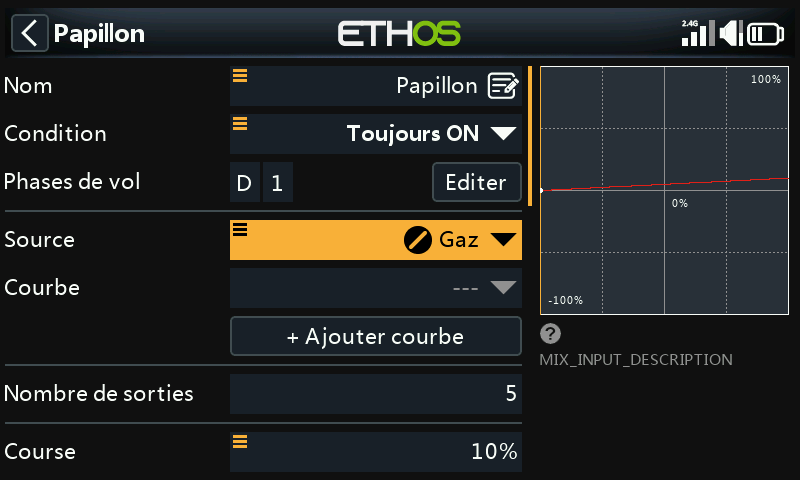

Entrée Gaz

Réglez Entrée sur Gaz. Par défaut, l'entrée des gaz est au maximum lorsque le manche est complètement levé, alors que le butterfly doit être à 0 dans cette position. Appuyez longuement sur ENT sur Gaz et sélectionnez Inverser :

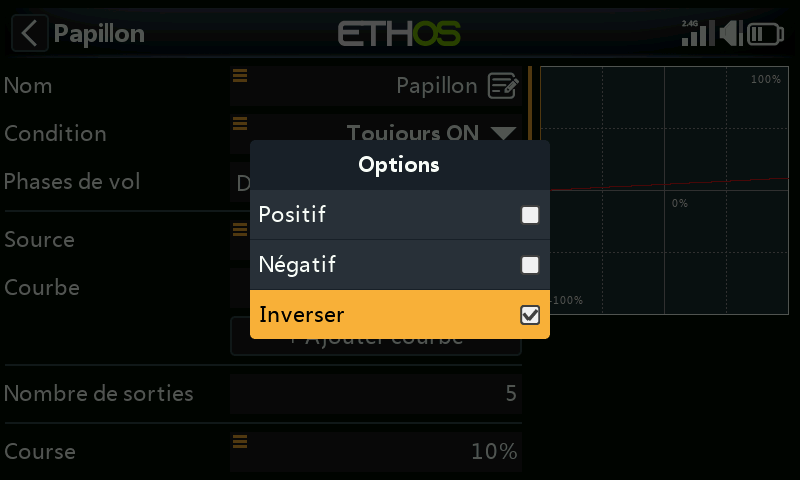

Inverser les gaz

Gaz inversés

Avec le manche des gaz complètement relevé, l'entrée est maintenant à 0, et le champ affiche -Gaz pour indiquer qu'elle a été inversée. Si vous ne souhaitez pas que le butterfly soit disponible en permanence, réglez la Condition active sur un mode de vol tel qu'un mode d'atterrissage (ou sur une autre commande).

4. Ajouter une courbe de zone morte

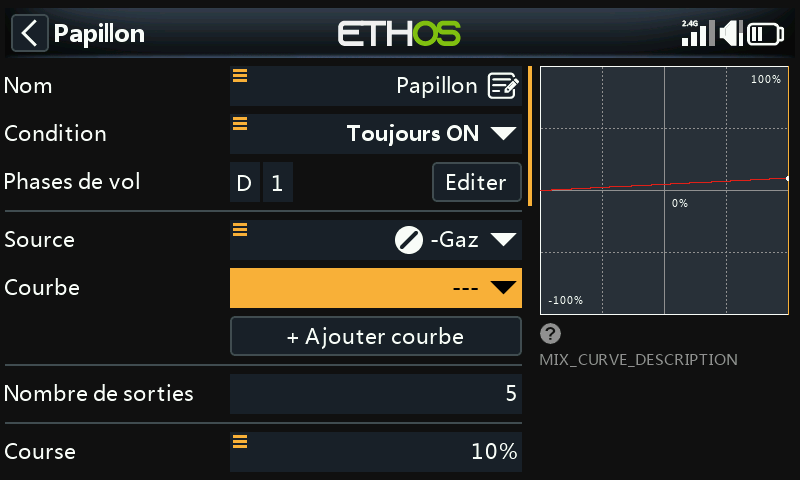

Sélection de la courbe

Une petite bande morte à l'extrémité zéro du manche évite un déploiement accidentel si le manche bouge un peu près de la butée. Ajoutez une courbe personnalisée à 3 points (nommée par exemple « Zone morte ») avec le Mode facile désactivé, afin de pouvoir décaler les points X :

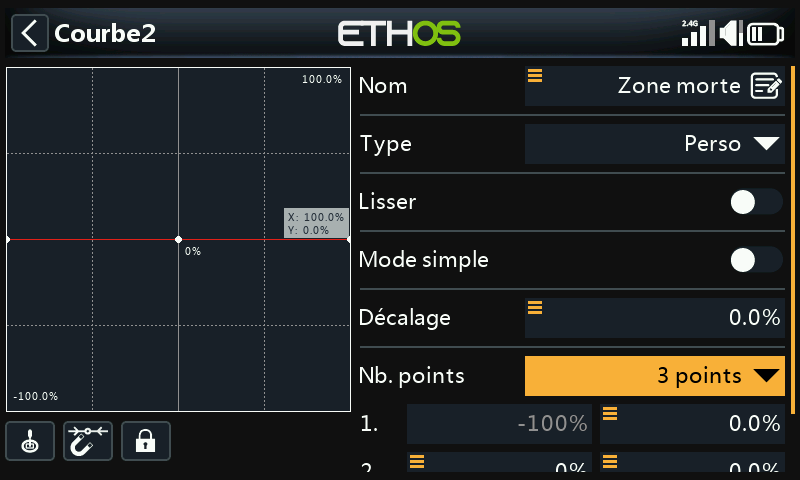

Courbe à 3 points

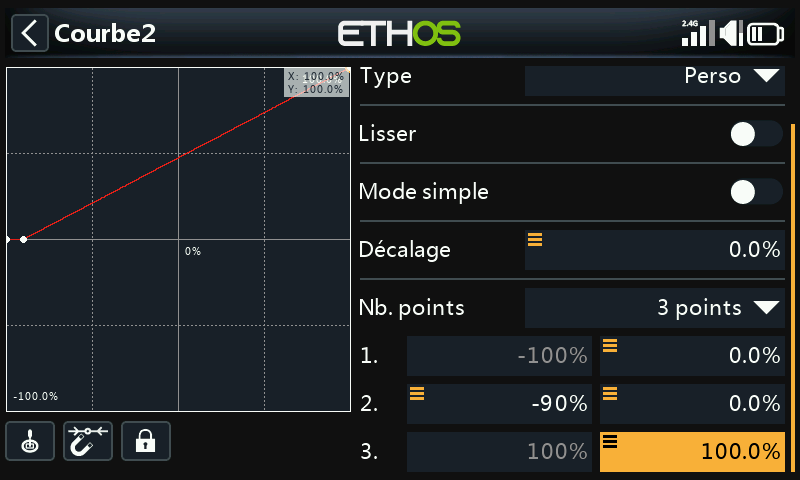

Points de la courbe

Note

Dès que vous ajoutez votre propre courbe au mixage Butterfly, le décalage interne 0–100 (normalement appliqué automatiquement) est supprimé. La courbe doit donc reproduire elle-même cette transformation 0–100. Dans cet exemple, la sortie reste à 0 % jusqu'à ce que le manche des gaz atteigne −90 %, puis augmente linéairement jusqu'à 100 % :

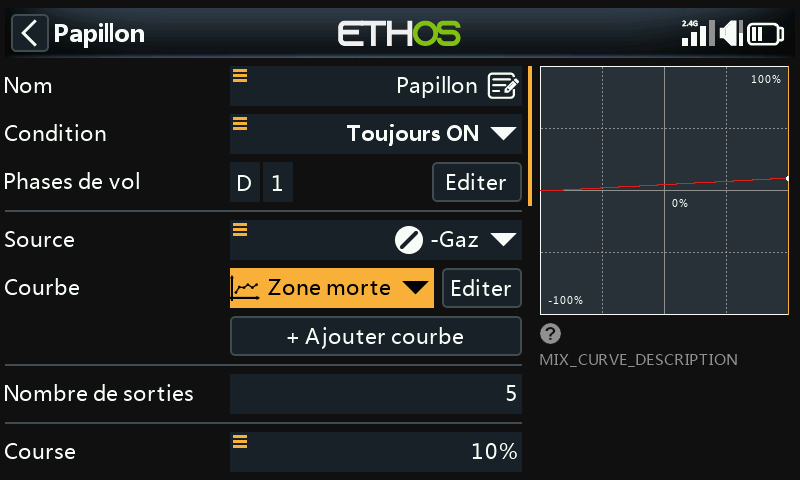

Courbe ajoutée

5. Configurer les ailerons et les volets

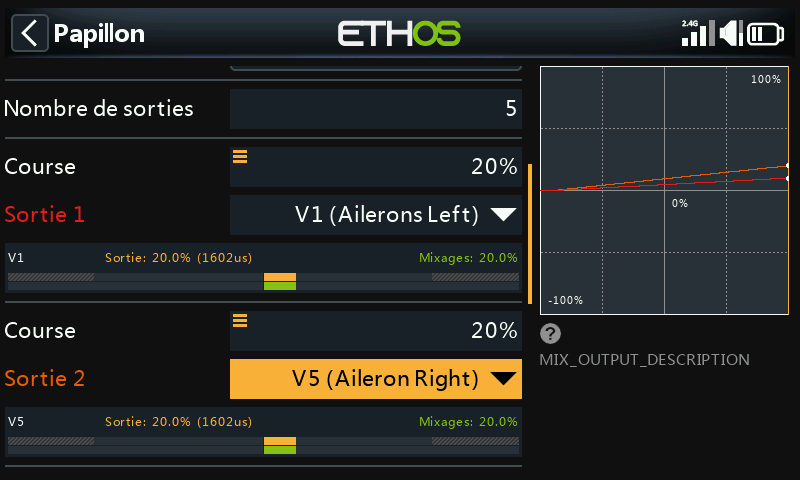

Sortie ailerons

Normalement, les ailerons sont réglés pour se relever modérément, par exemple de 20 %, tandis que les volets s'abaissent beaucoup davantage. C'est la répartition habituellement utilisée. Les volets présentent une particularité : ils nécessitent une très grande course vers le bas, avec très peu de débattement vers le haut. Ce résultat est généralement obtenu en décalant les guignols des servos de volets de 20 à 30° par rapport au neutre mécanique. Ainsi, lorsque le servo est au neutre, les volets se trouvent déjà approximativement à mi-course vers le bas.

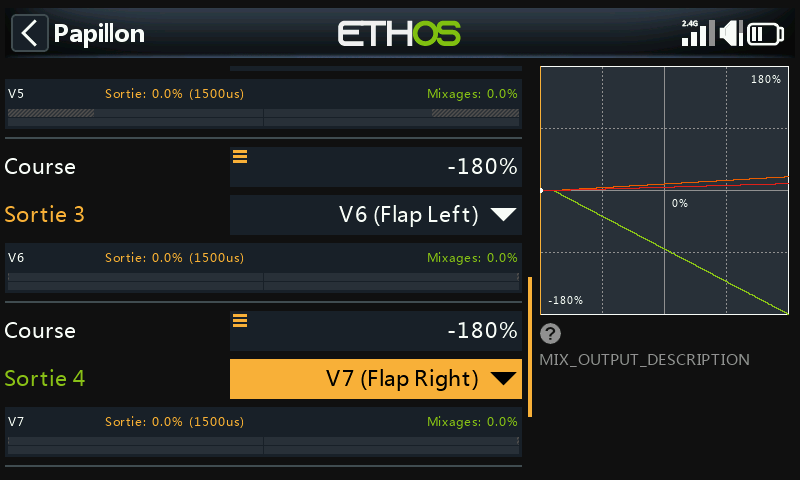

Volets en haut

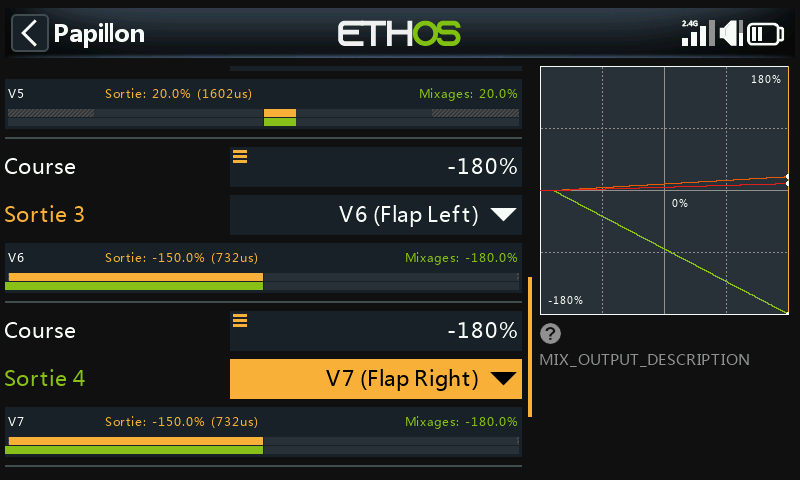

Volets en bas

Réglez le Débattement du mixage des volets à une valeur élevée (par exemple −180 %) pour un débattement maximal. La course physique réelle est déterminée par les valeurs Min/Max des Sorties.

Tip

Pour éviter de surcharger les servos, réglez d'abord les limites Min/Max des Sorties à des valeurs prudentes (par exemple ±30 %), puis augmentez-les avec précaution lors de la configuration finale, en faisant attention aux points de blocage.

6. Ajouter un mixage de décalage « Flaps Neutral »

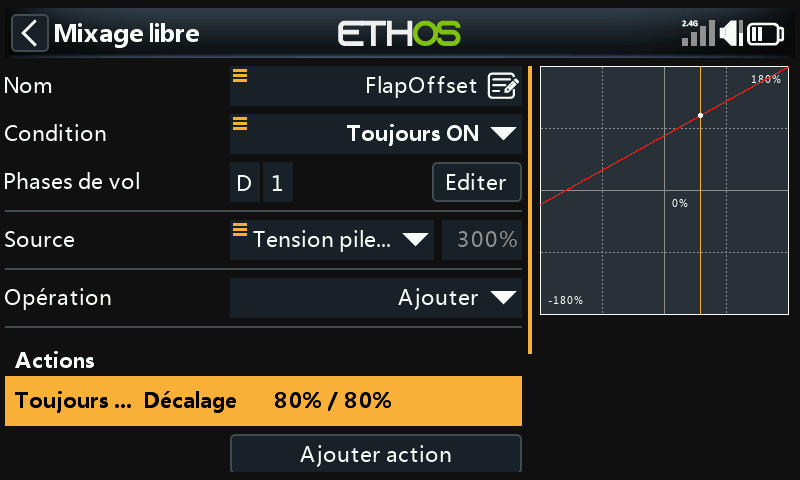

Mixage de décalage à 80 %

Comme le décalage des guignols laisse les volets déviés vers le bas d'environ 20 à 30 % au point mort du servo, un Mixage Décalé est nécessaire pour ramener les volets à la véritable position neutre de l'aile pour un vol normal. Commencez avec un décalage de 80 % (à ajuster), avec 2 voies de sortie affectées à vos deux voies de volets :

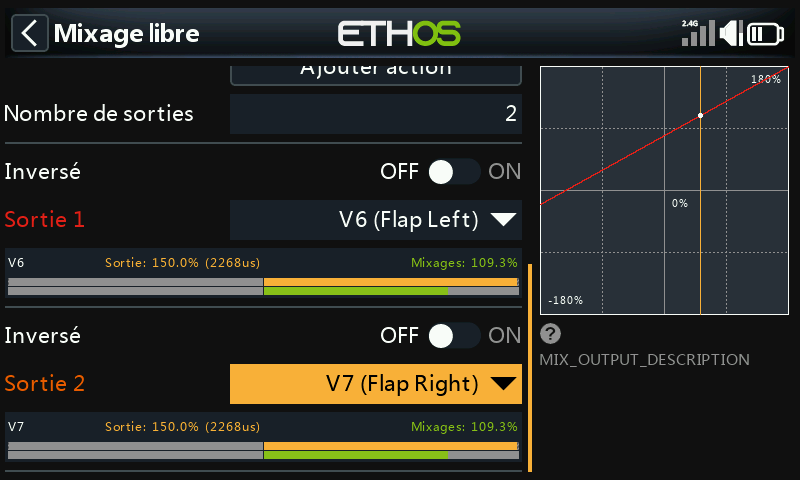

Volets en haut avec décalage

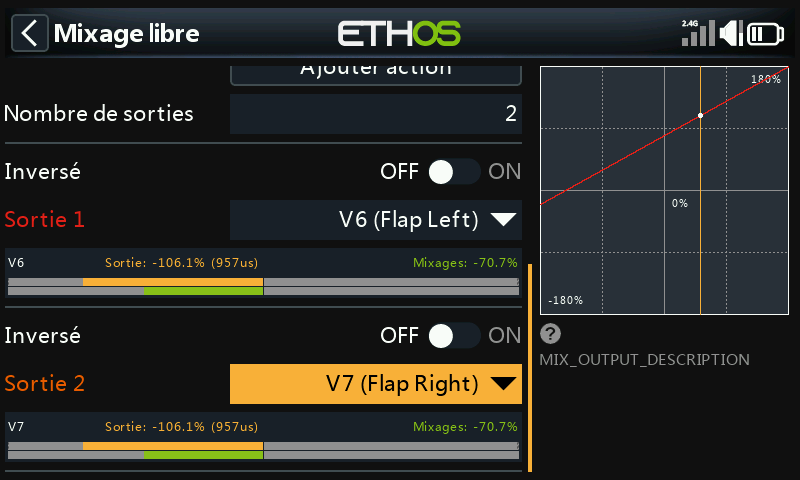

Volets en bas avec décalage

Avec le manche des gaz à fond vers le haut (mixage Butterfly désactivé), vérifiez que les valeurs de la table de mixage des volets se situent au niveau du décalage (80 %). En abaissant complètement le manche des gaz, la sortie du mixage doit se déplacer de la totalité du Débattement (par exemple de 80 % à −100 %, soit une amplitude de 180 %). Les limites réelles de course se configurent dans les Sorties, à l'aide des paramètres Min et Max ou d'une courbe.

7. Ajouter la courbe et le mixage de compensation de profondeur

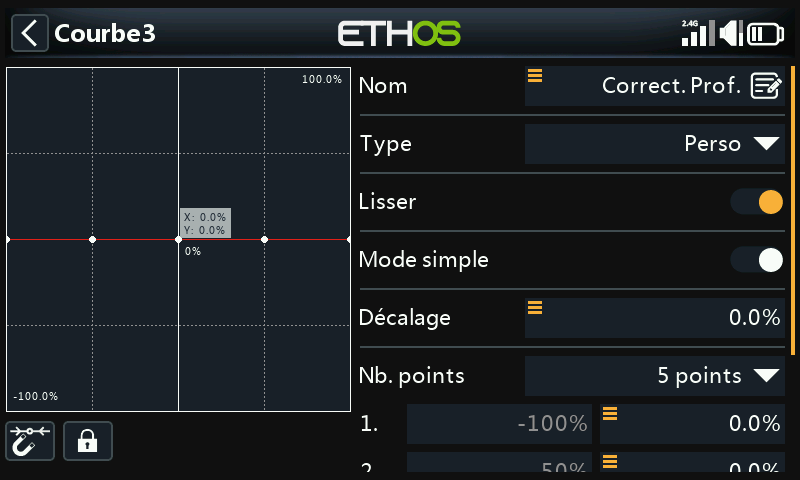

Courbe de compensation

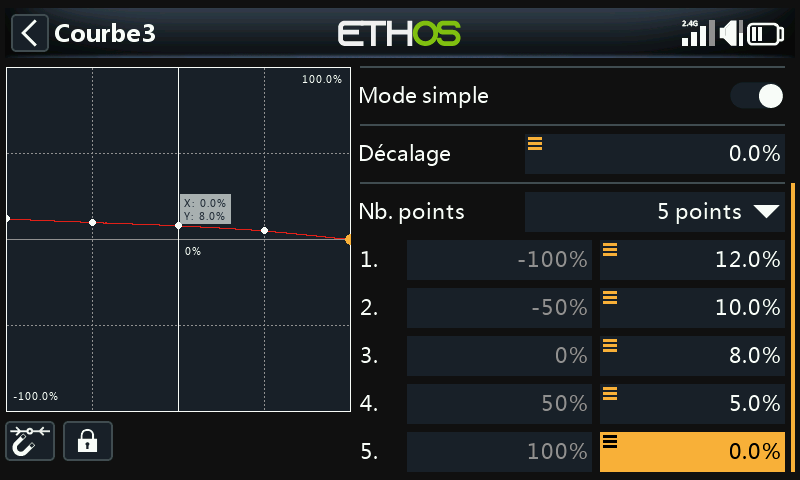

Points de la courbe de compensation

Comme la compensation nécessaire n'est pas linéaire, utilisez une courbe plutôt qu'un Débattement fixe. Définissez une courbe personnalisée à 5 points (par exemple « Correct. Prof. »). Dans cet exemple, ses points ont les valeurs initiales 12 %/10 %/8 %/5 %/0 %. Si votre aéronef n'a pas de courbe de compensation de profondeur spécifiée, ces points devront être déterminés empiriquement.

Ensuite, convertissez cette courbe en une valeur utilisable comme Débattement de mixage : ajoutez un Mixage Libre (« EleCompx ») avec les gaz comme source et la courbe « Correct. Prof. » associée, avec une sortie sur une voie de numéro élevé non utilisée (par exemple CH20).

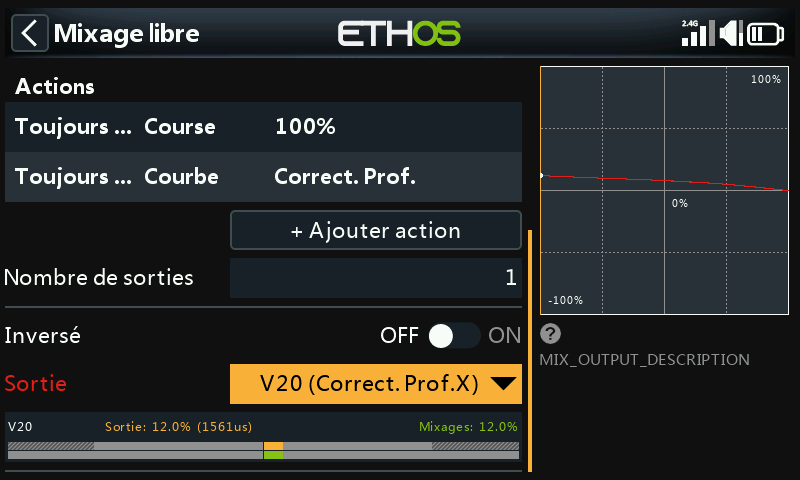

Mixage de compensation sur CH20

Revenez maintenant au mixage Butterfly, appuyez longuement sur ENT sur le Débattement de la sortie de profondeur, sélectionnez Utiliser une source, puis choisissez CH20 (EleCompx) dans la catégorie Voies.

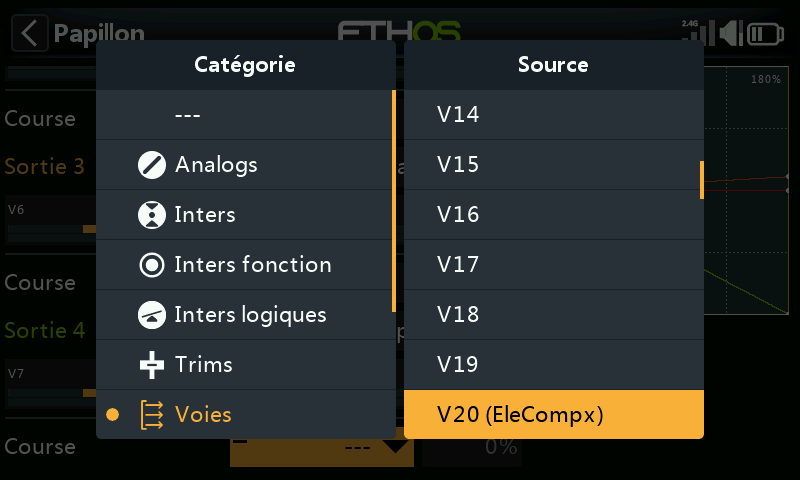

Profondeur utilisant CH20 comme source

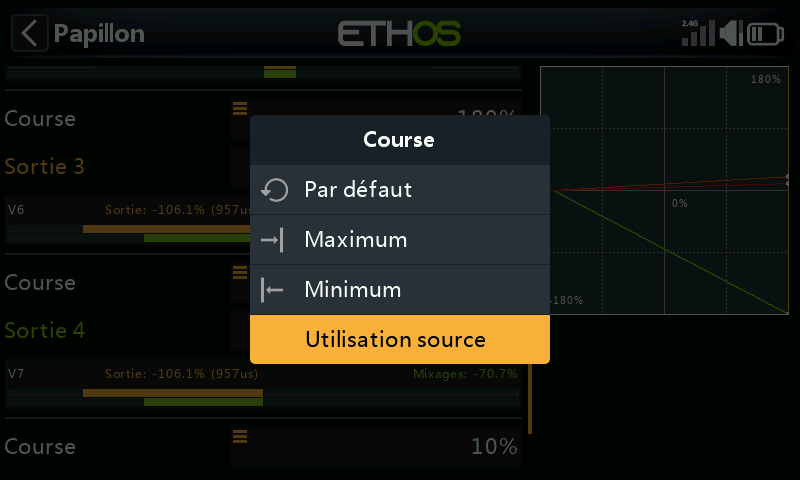

Sélection de la source

Le mixage Butterfly est maintenant entièrement configuré :

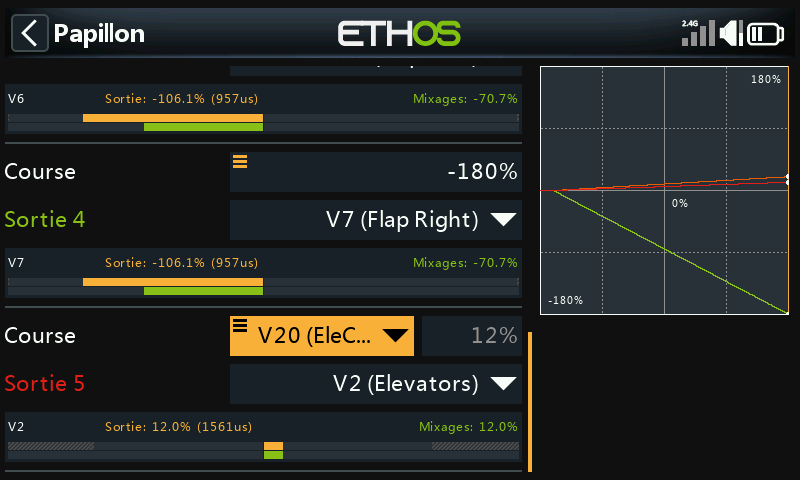

Compensation de profondeur configurée

8. Vérifier avec l'affichage par voie

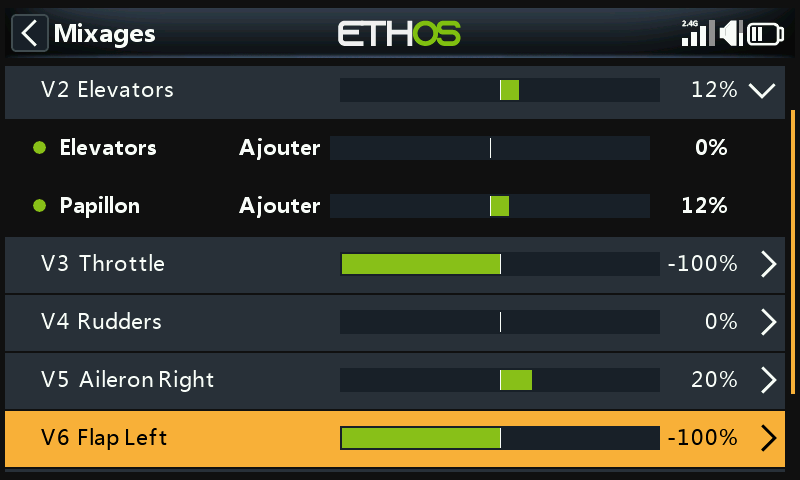

Affichage par voie

Le passage à l'affichage par voie sur la profondeur vous permet de voir la mise à jour simultanée de tous les mixages contributeurs (entrée manche + compensation Butterfly) lorsque le manche des gaz/frein se déplace. Cette vue est beaucoup plus pratique pour le débogage que la vue en tableau.

Tip

Il est utile de disposer de données sur la course de profondeur nécessaire en fonction du débattement des volets (fournies par le fabricant de la cellule ou issues de sources communautaires) avant de définir les valeurs de départ de la courbe de compensation. À défaut, commencez par quelques millimètres de course de profondeur pour un déploiement complet des volets, puis affinez à partir de là.
